Адаптер для API 4" для нижнего налива противозагрязняющий без рукоятки, с глазком, артикул: 98.00.04/SM/E

Аналоги: 891NB, 741500

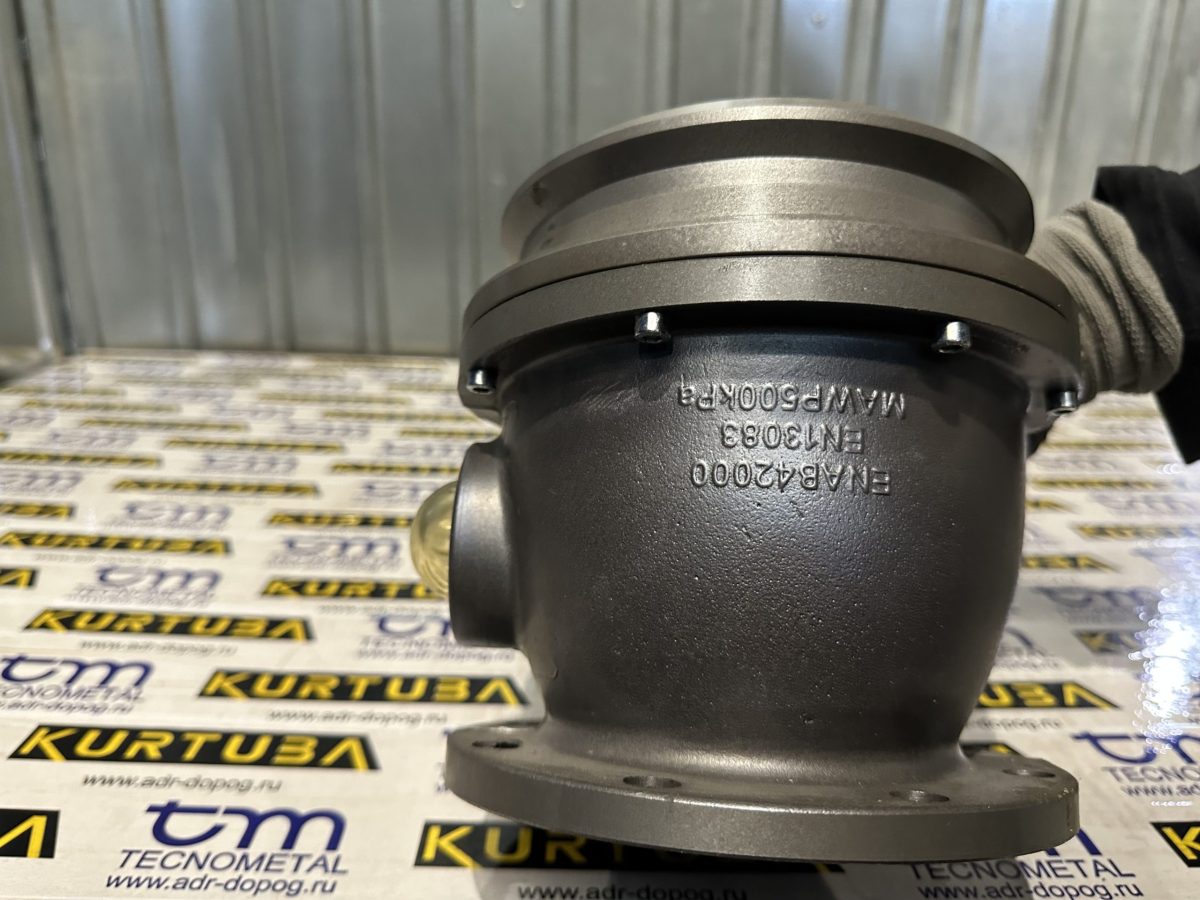

Соответствие: соответствует европейскому стандарту EN 13083

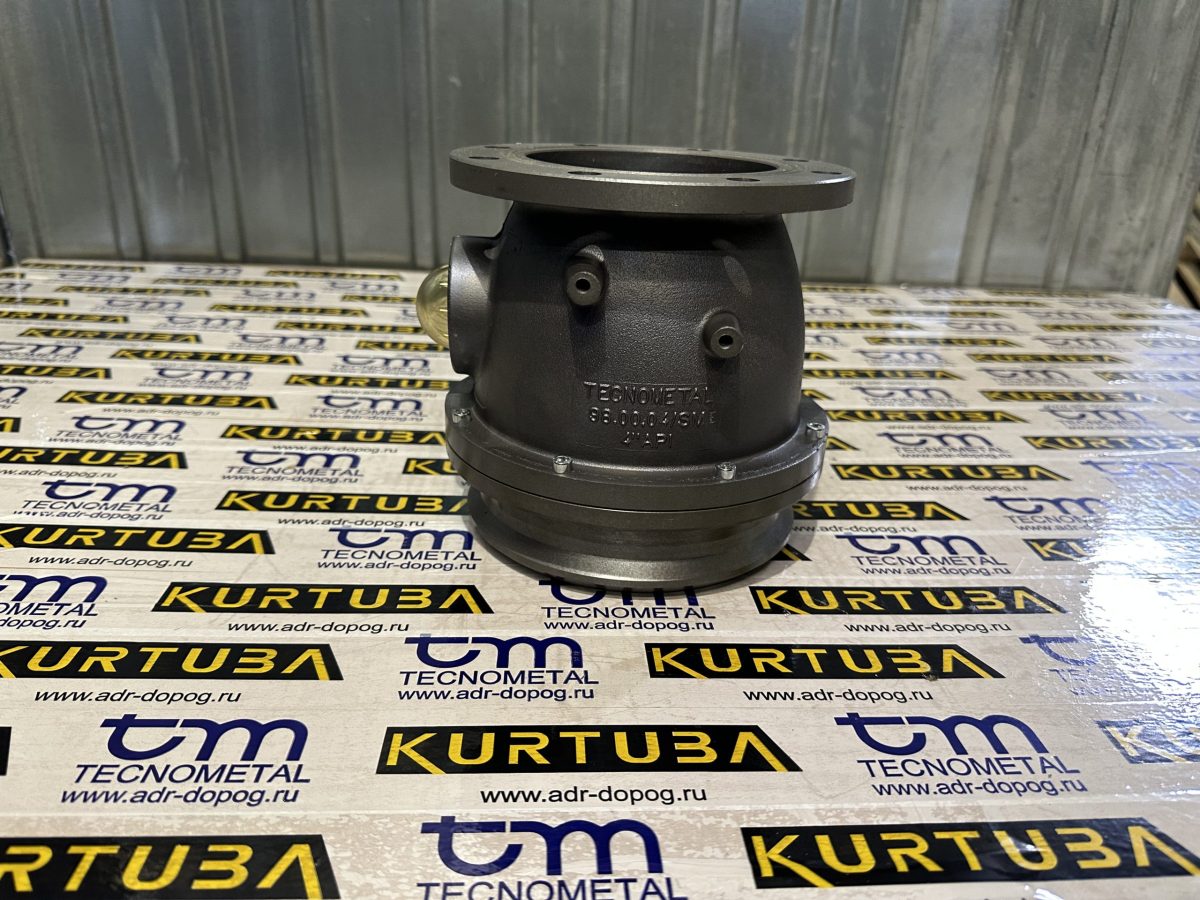

Адаптер API 98.00.04/SM/E 4 дюйма монтируется на концах трубопроводов, соединяющих отсеки цистерны с выходами в технологическом шкафу. При нижнем наливе и сливе, сначала происходит присоединение трубопроводов, а потом открытие тарельчатого клапана адаптера; это предотвращает пролив топлива.

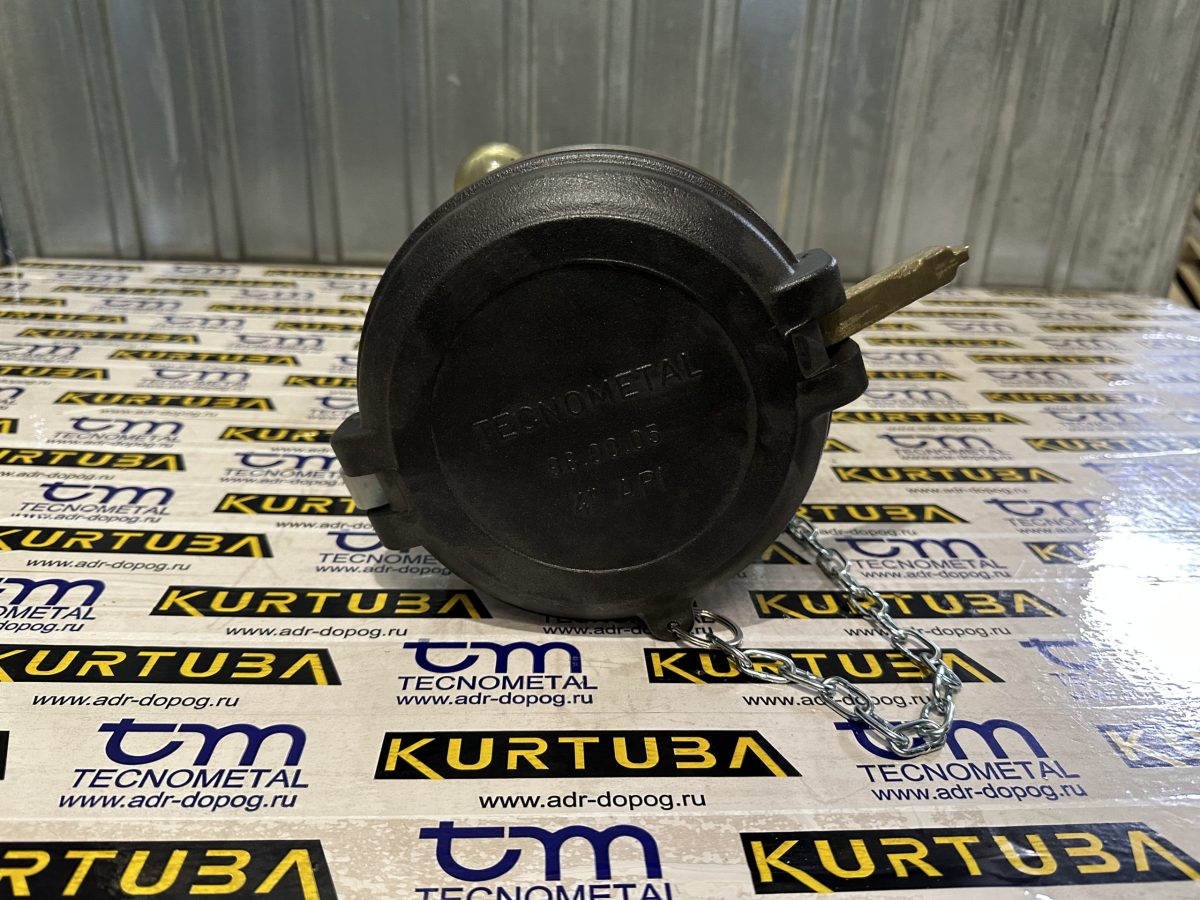

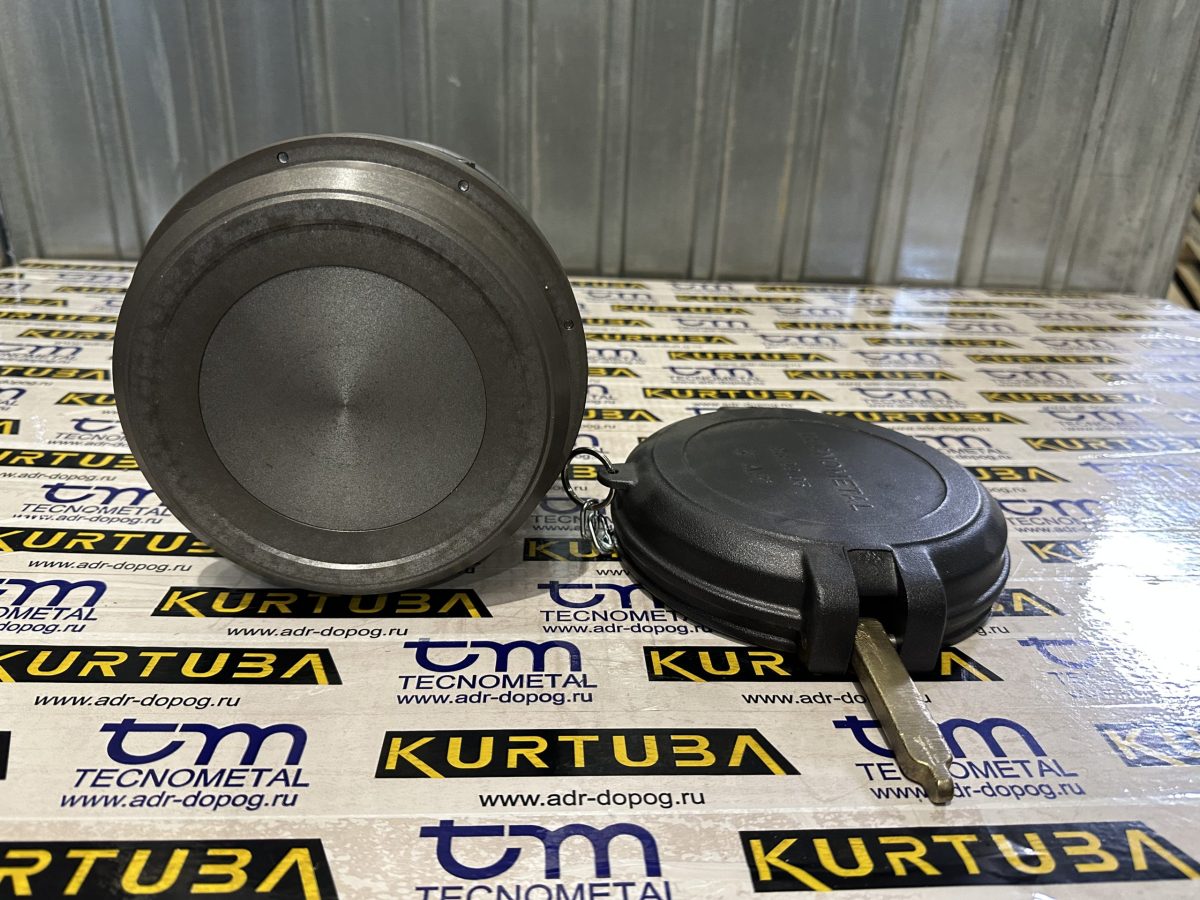

В процессе транспортировки и хранения топлива в цистерне, на адаптер одевается заглушка, которая герметизирует выход при непреднамеренных протечках топлива через донный клапан и адаптер.

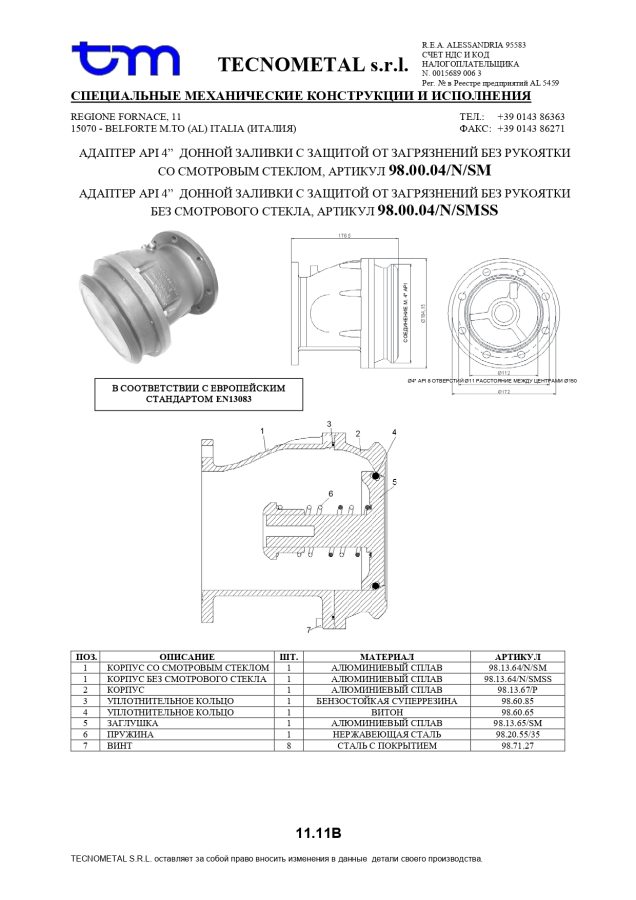

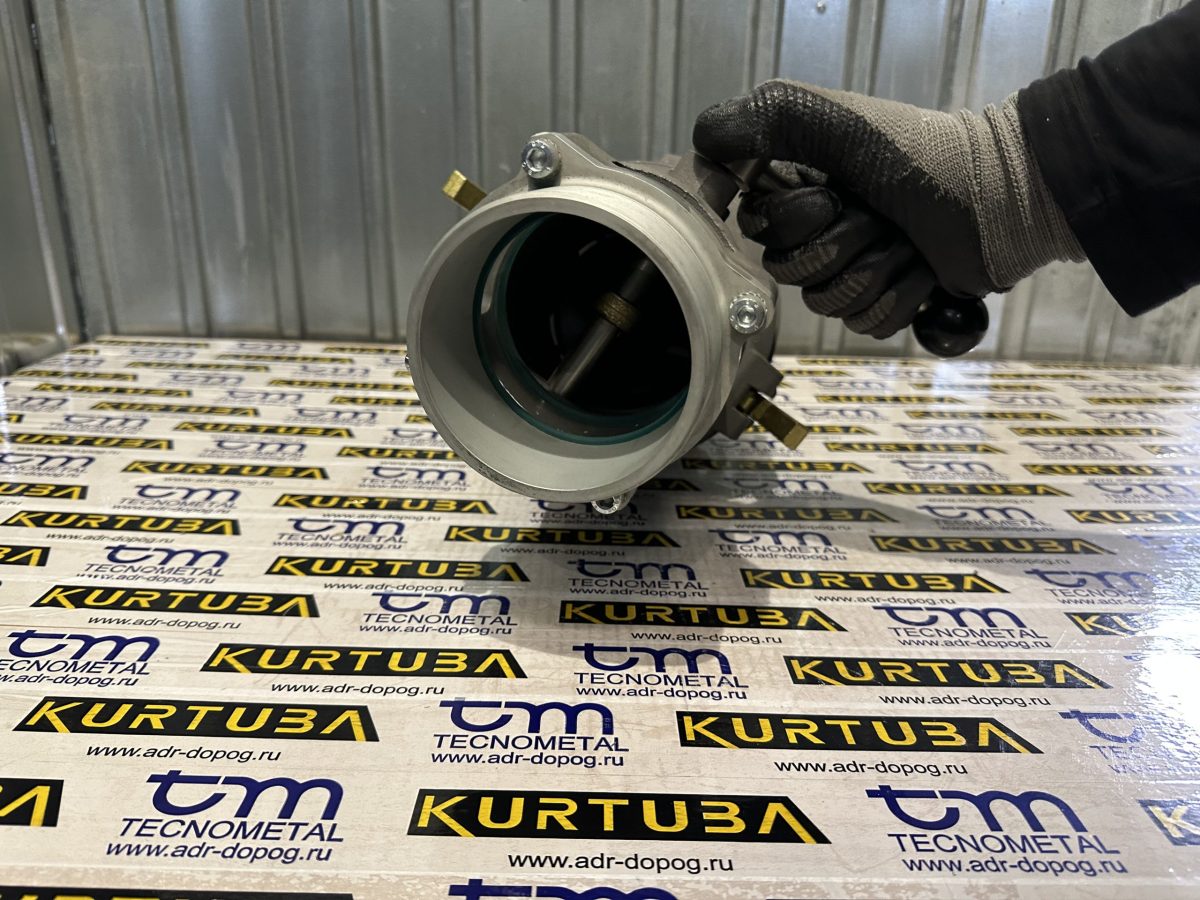

Адаптер изготовлен из алюминиевого сплава (корпус, тарельчатый клапан, внутренние стойки и направляющие); возвратная пружина и крепёж соединения двух корпусов адаптера выполнены из стали; уплотнения стыка корпусов и тарельчатого клапана, — из бензостойкой резины.

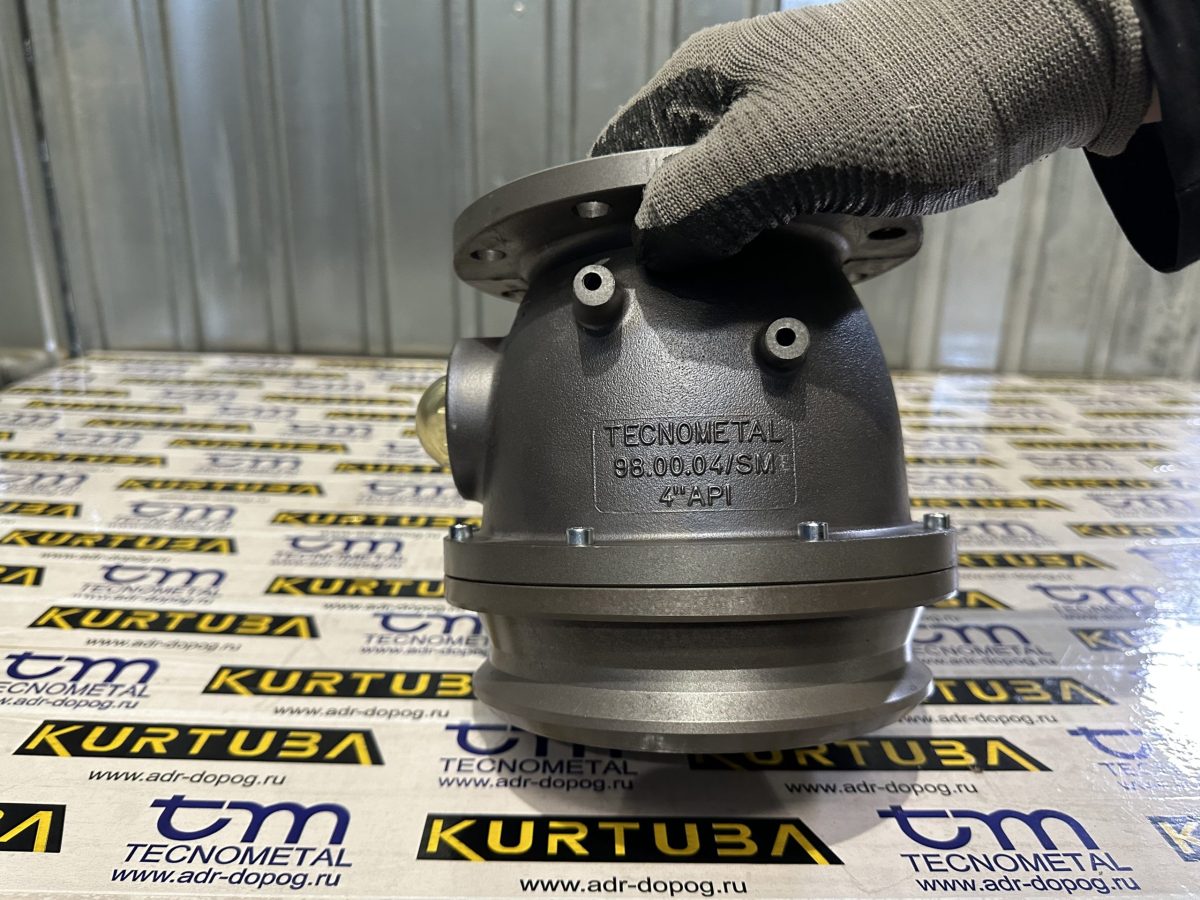

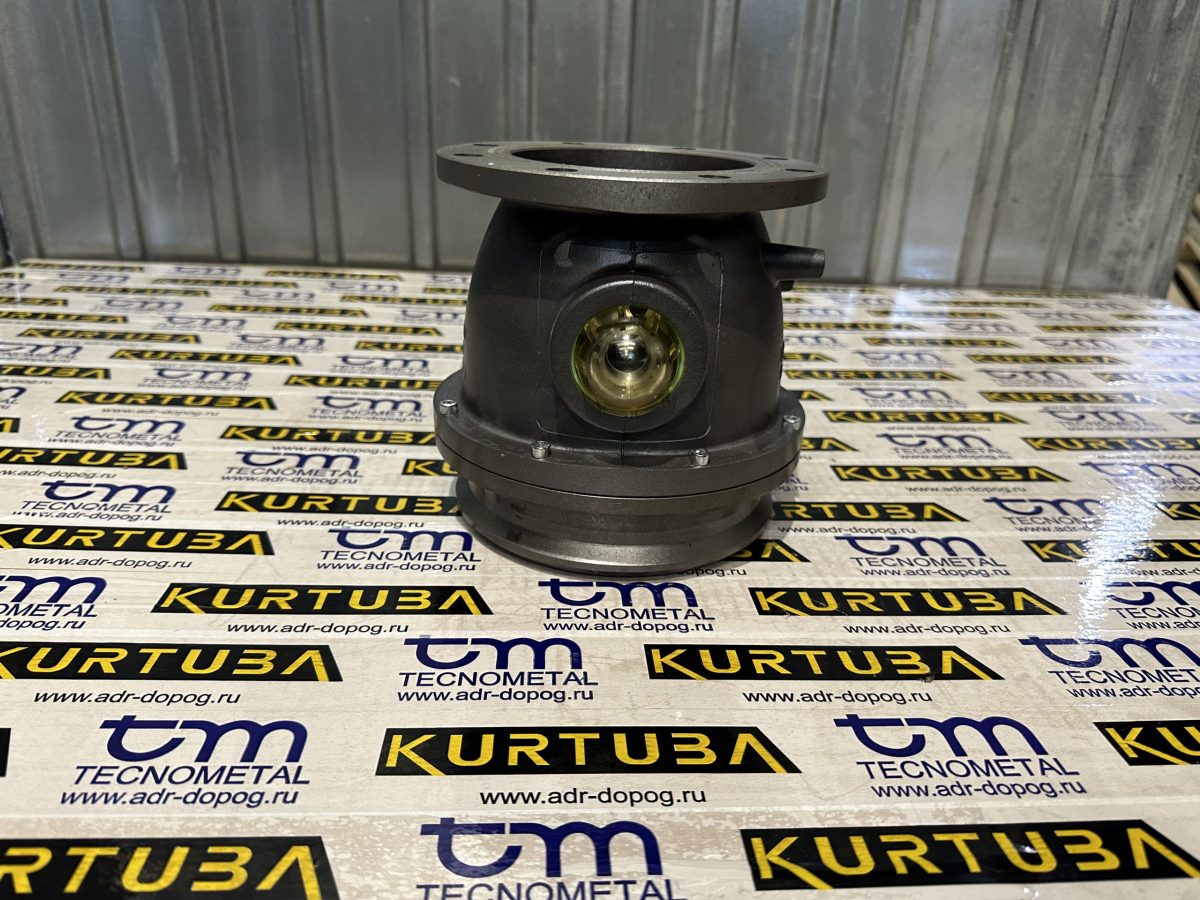

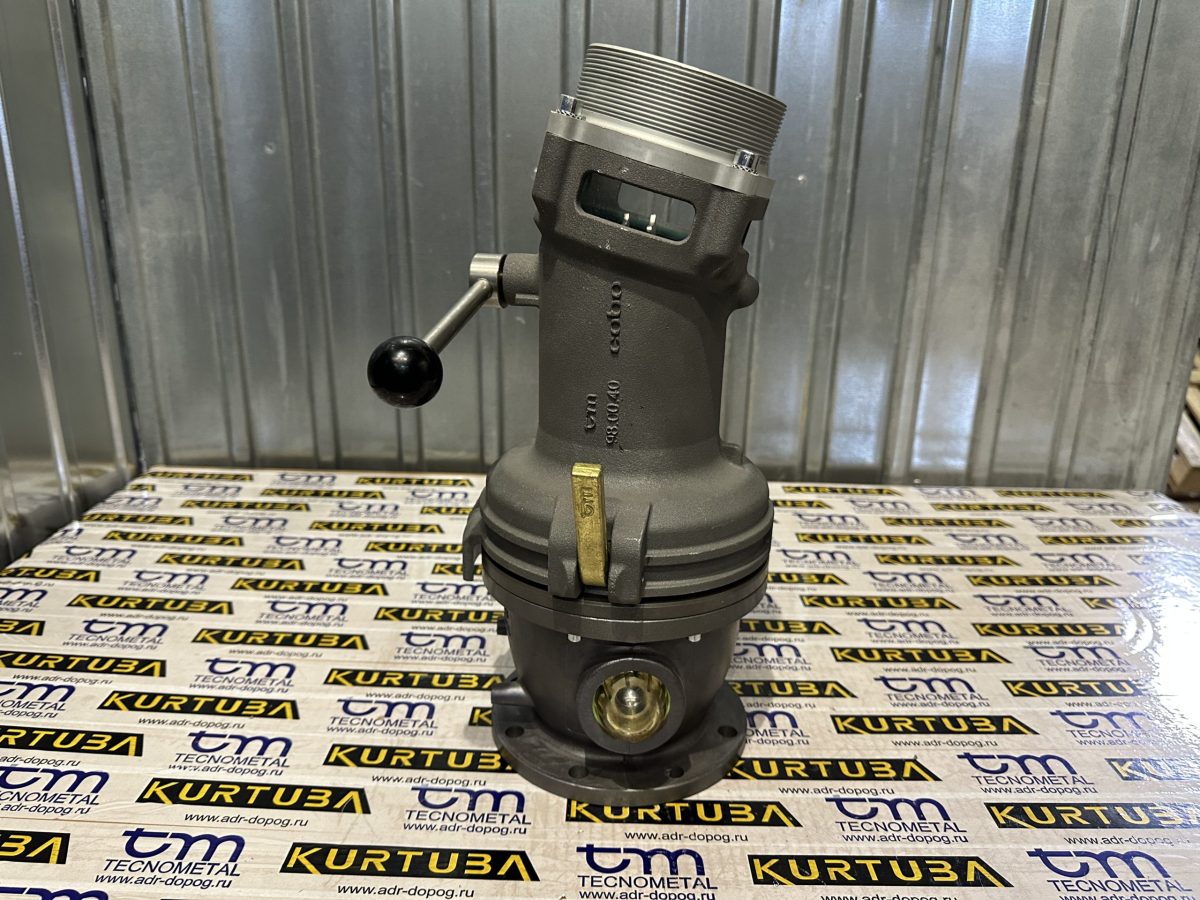

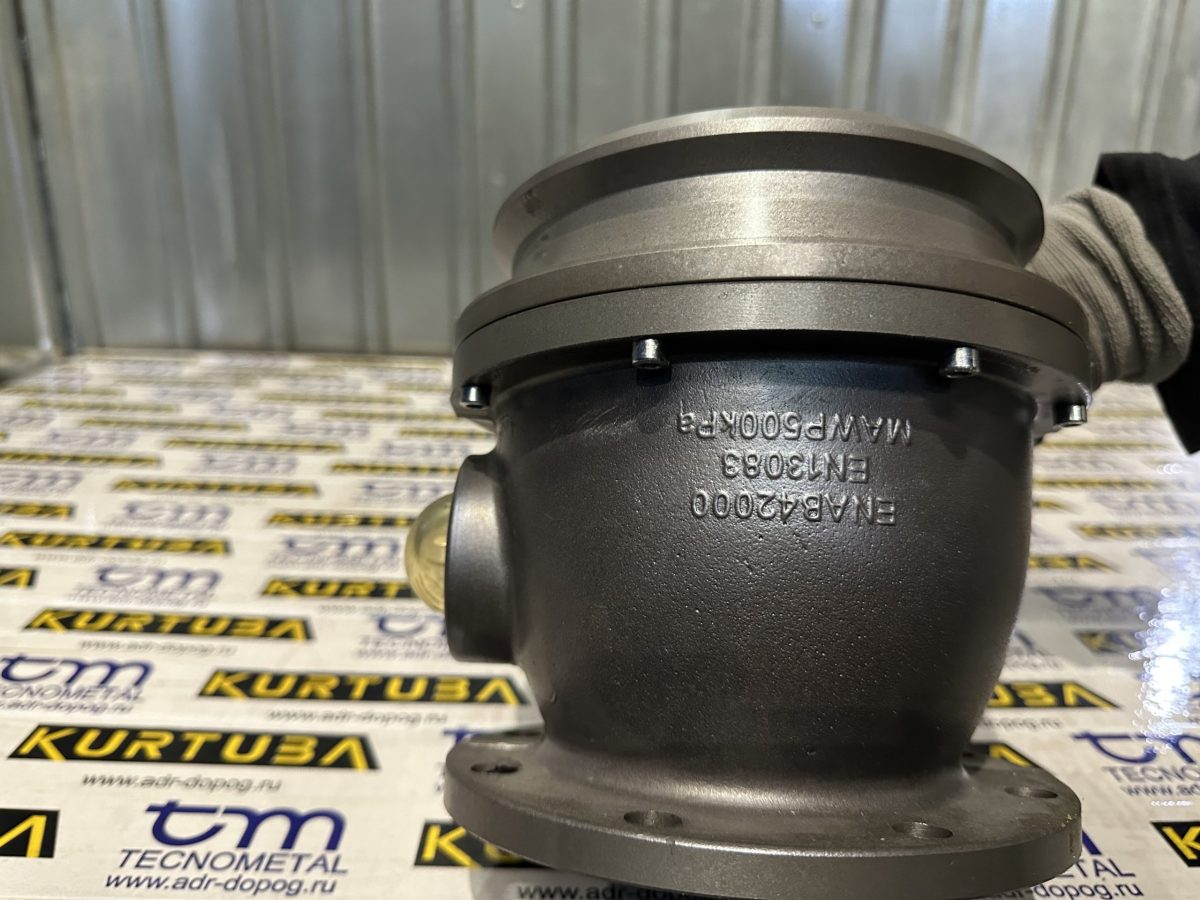

На корпусе клапана смонтирован «глазок», который позволяет визуально определить наличие топлива в адаптере.

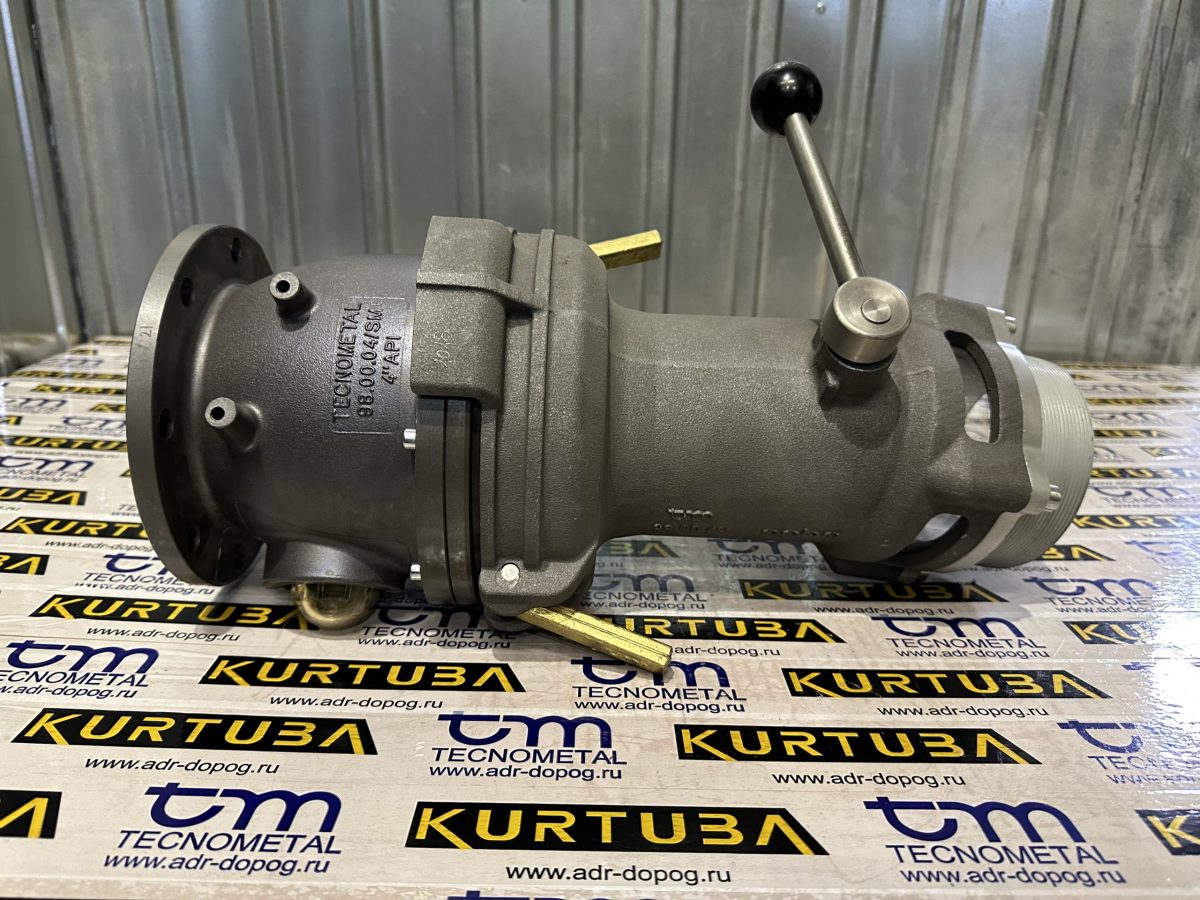

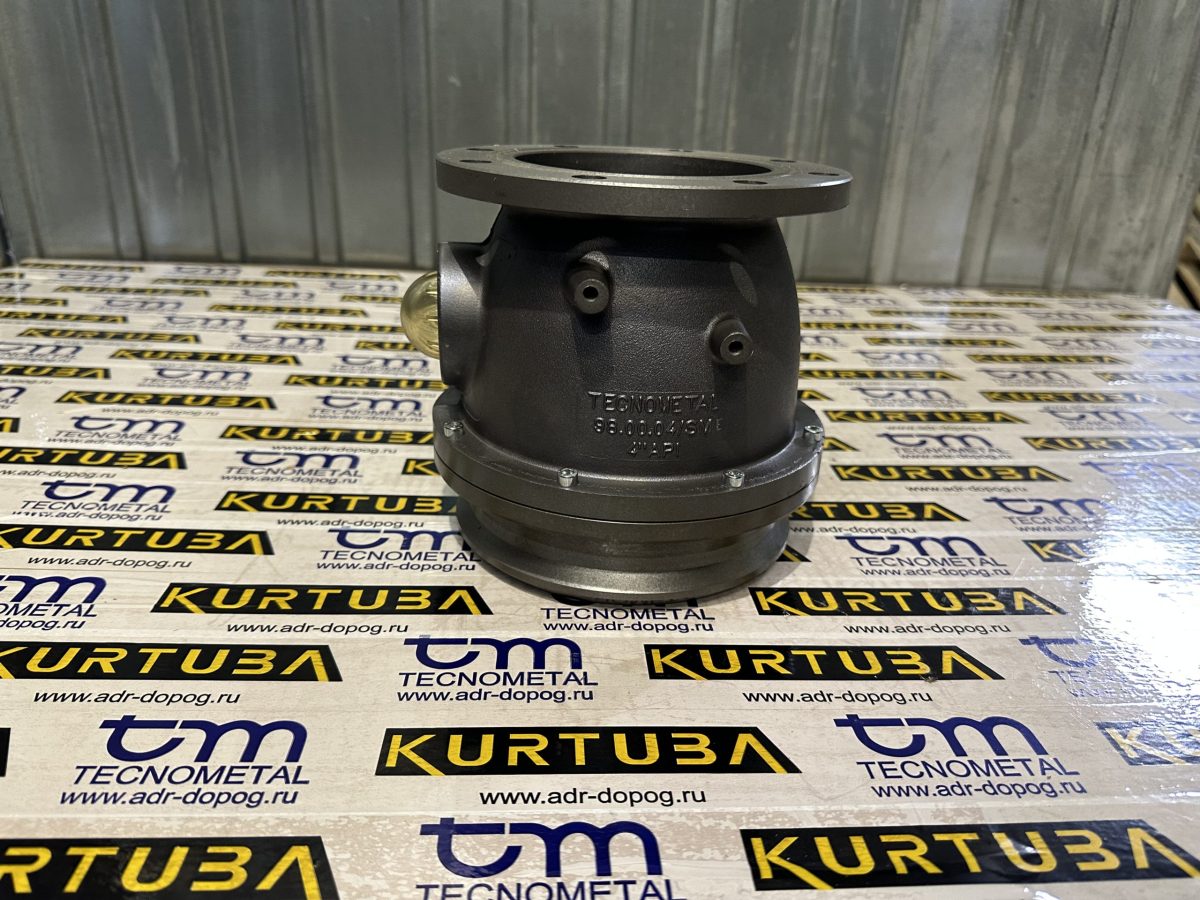

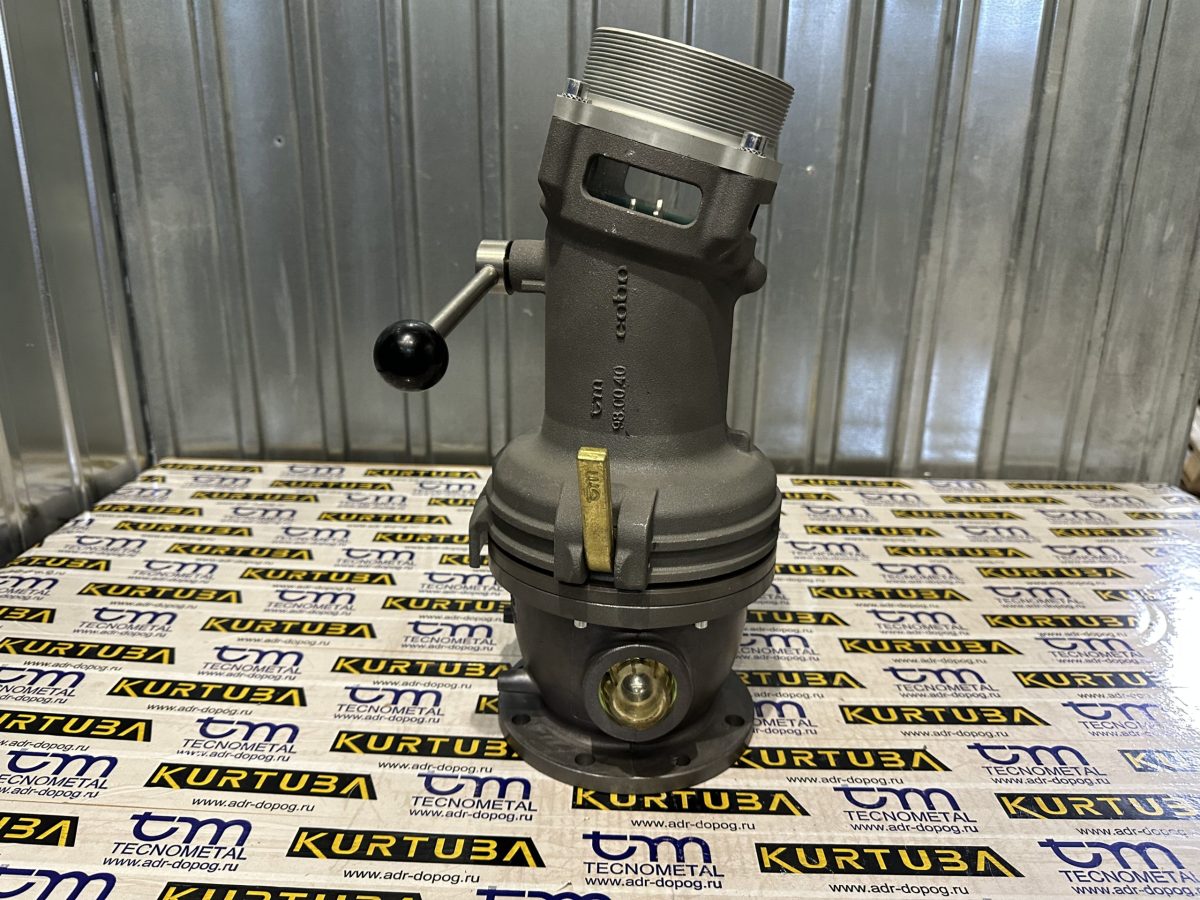

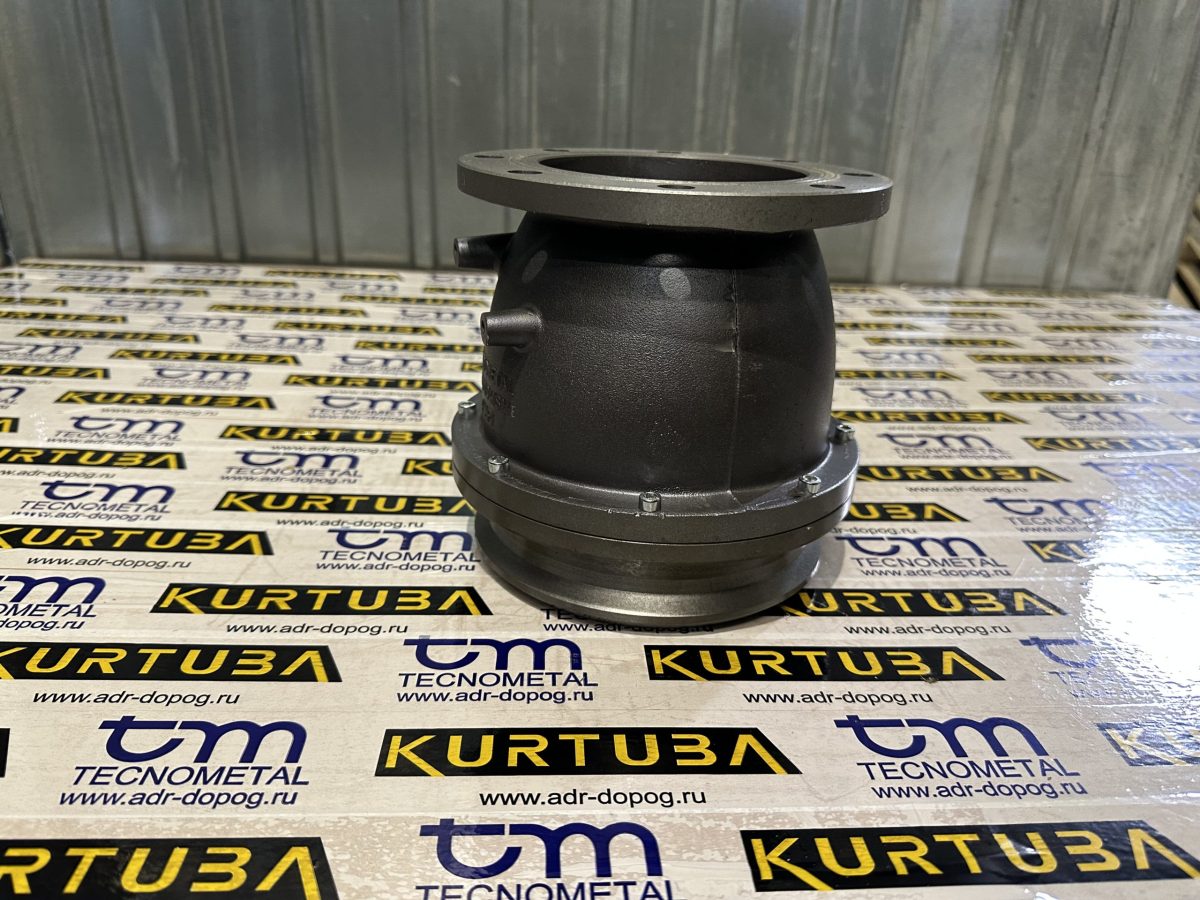

На корпусе имеется два наплыва с резьбой для крепления пневматического клапана: при присоединении к адаптеру переходника для слива или нижнего налива, тарелочка клапана открывается и воздух поступает (или стравливается) из трубки, к которой могут присоединяться другие агрегаты, например, клапан паровозврата на отсеке.

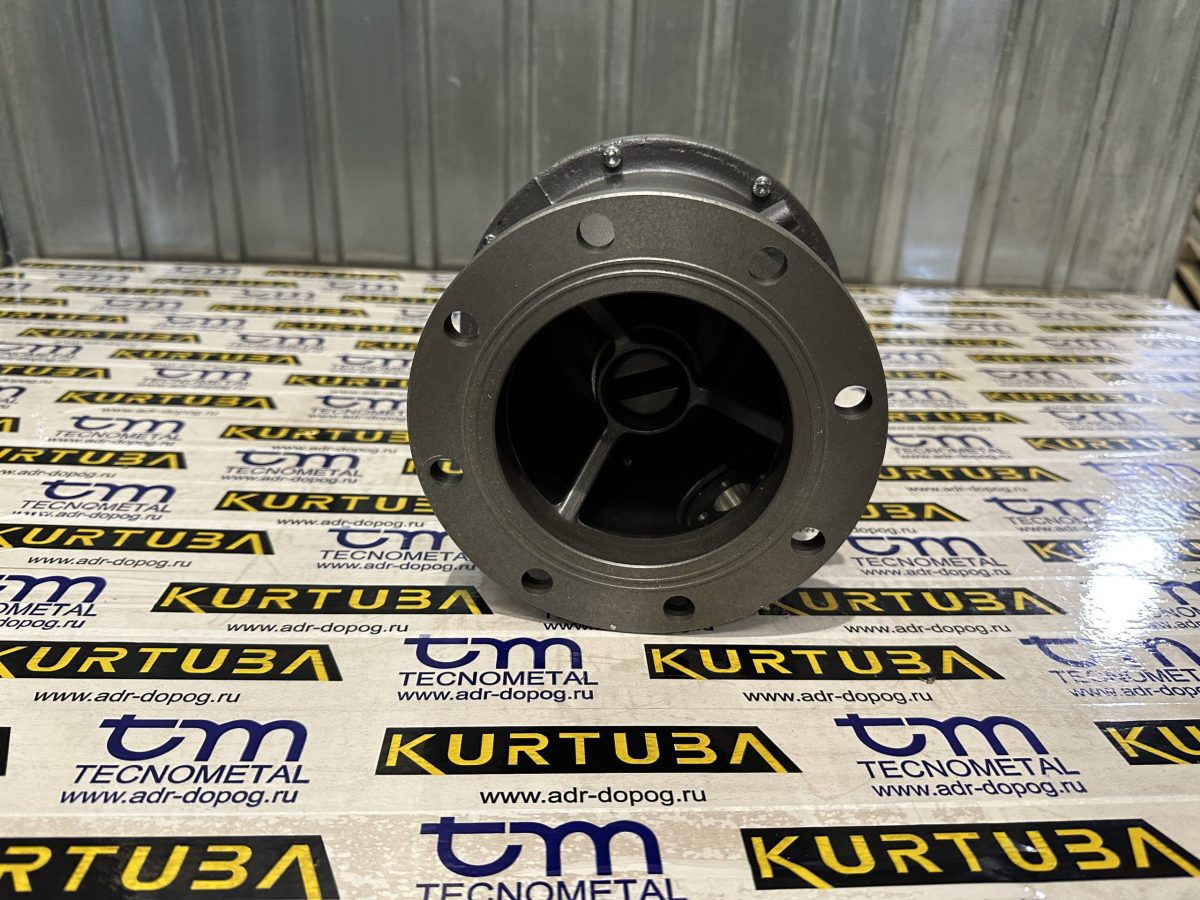

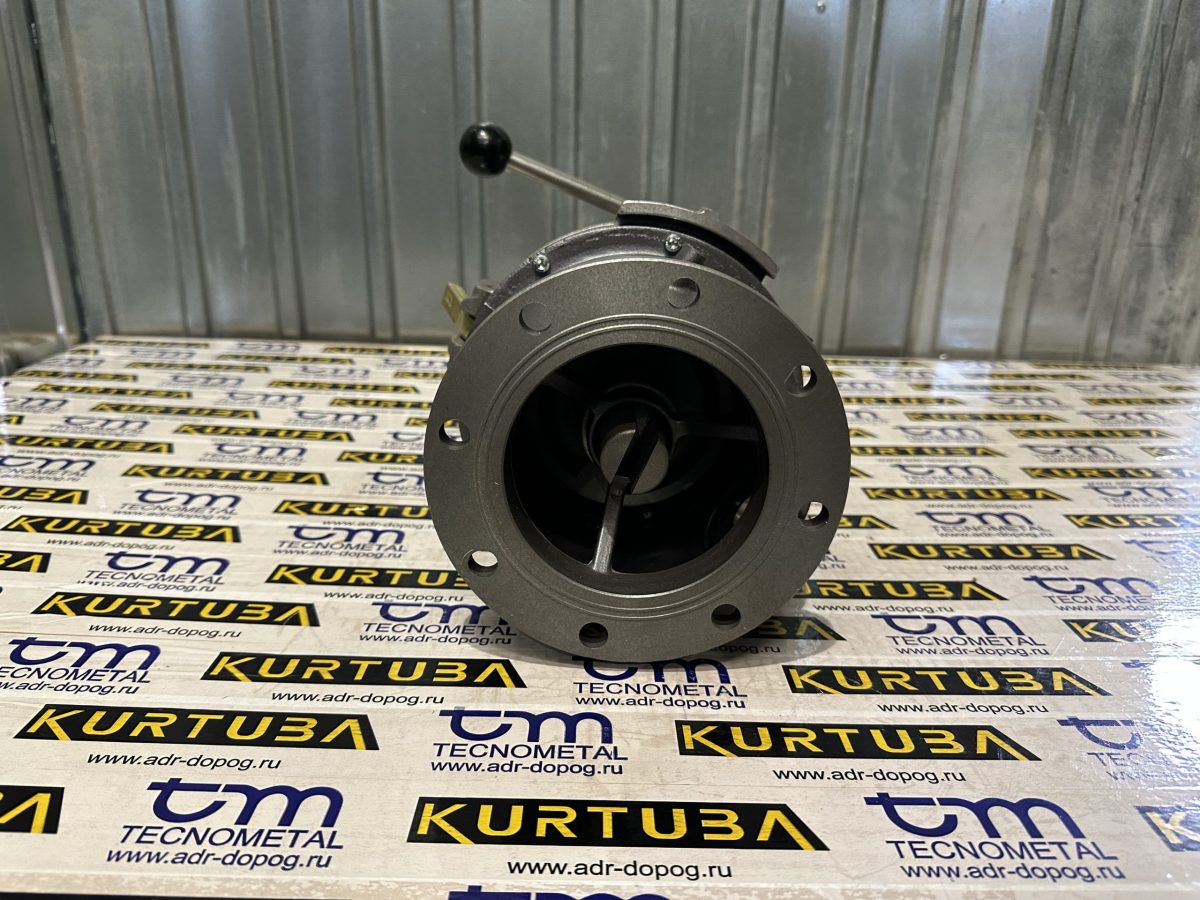

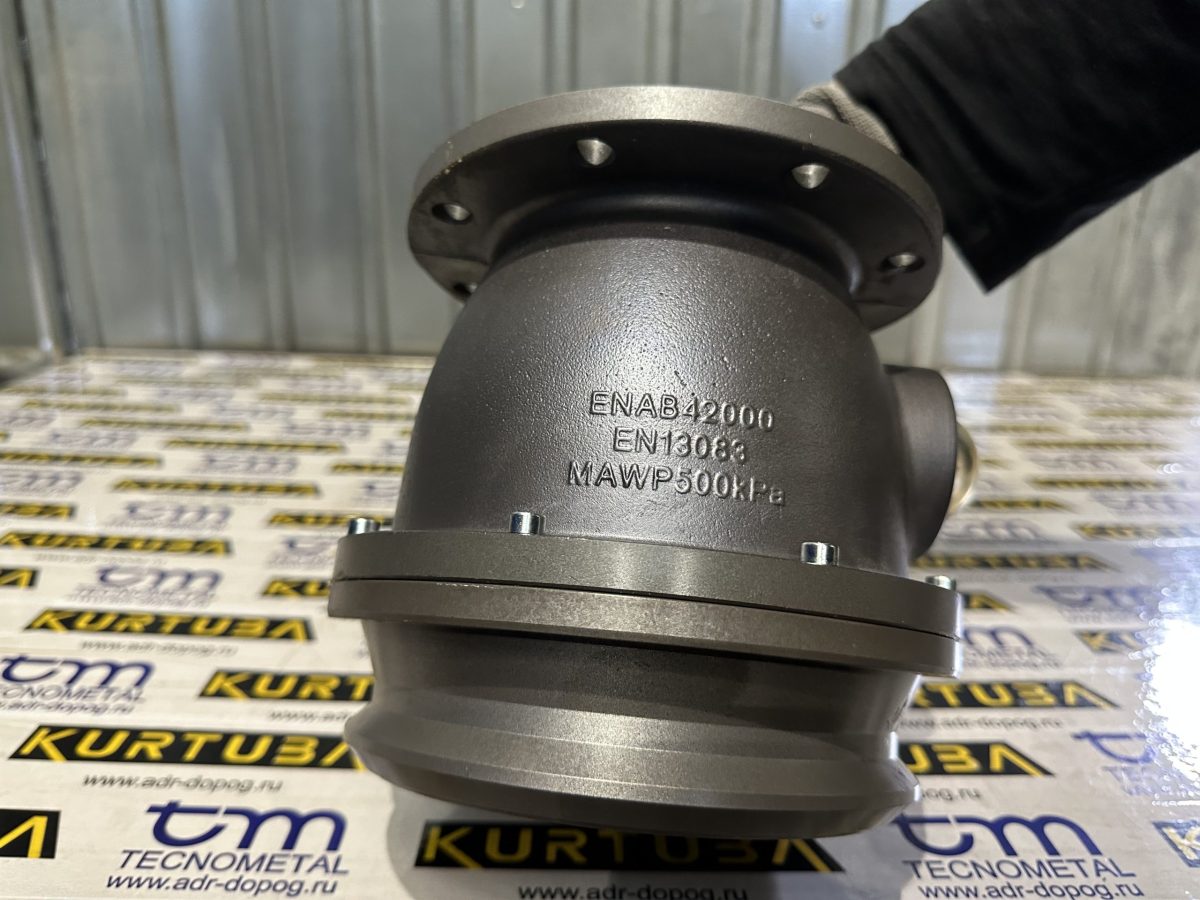

К трубопроводу адаптер крепиться круглым фланцевым соединением с резиновым уплотнением с 8-мю болтами.
