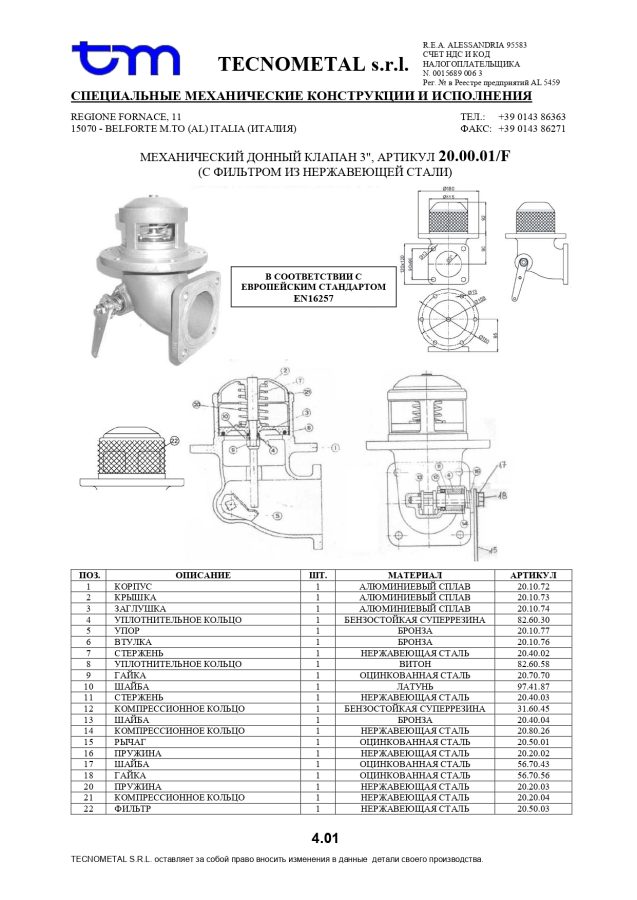

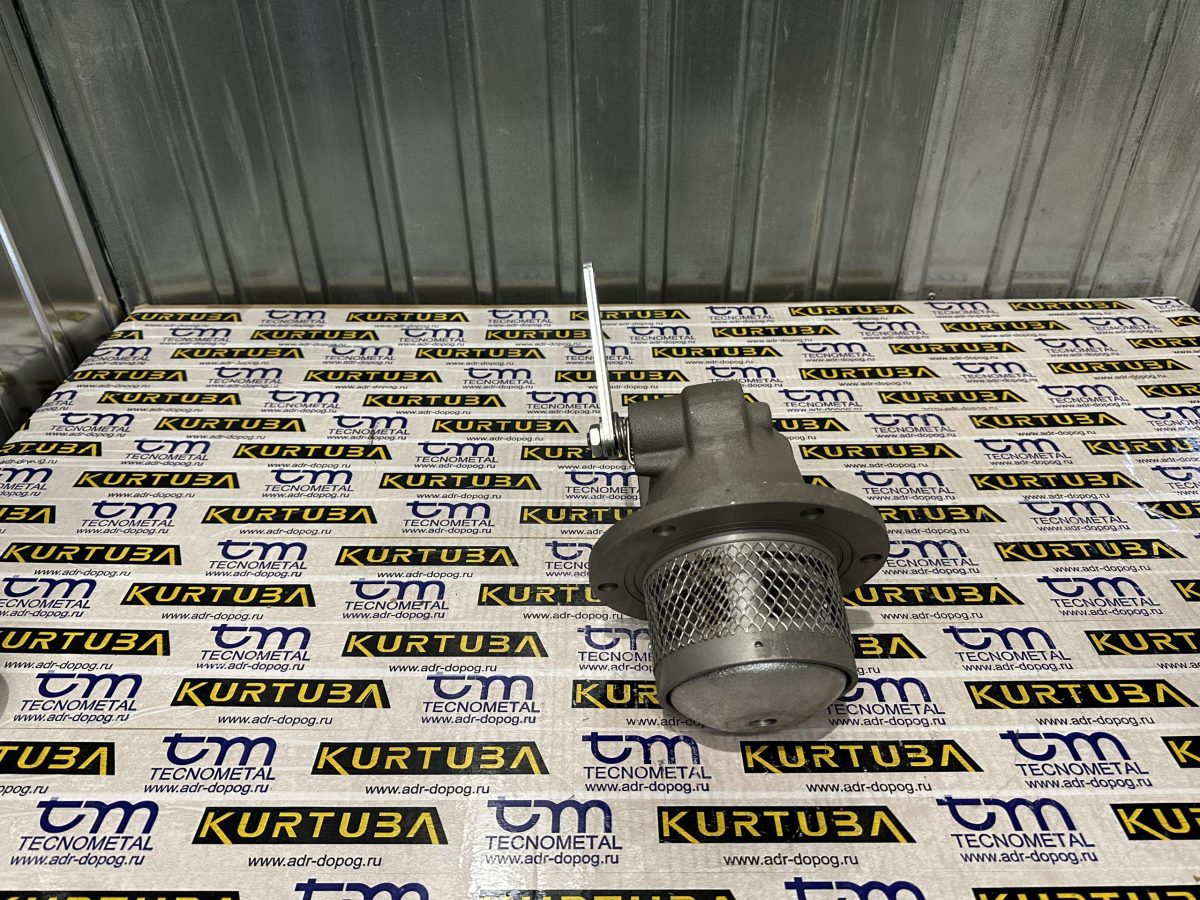

Механический донный клапан 3" с фильтром из нерж. стали, артикул: 20.00.01/F

Соответствие: соответствует европейскому стандарту EN 16257

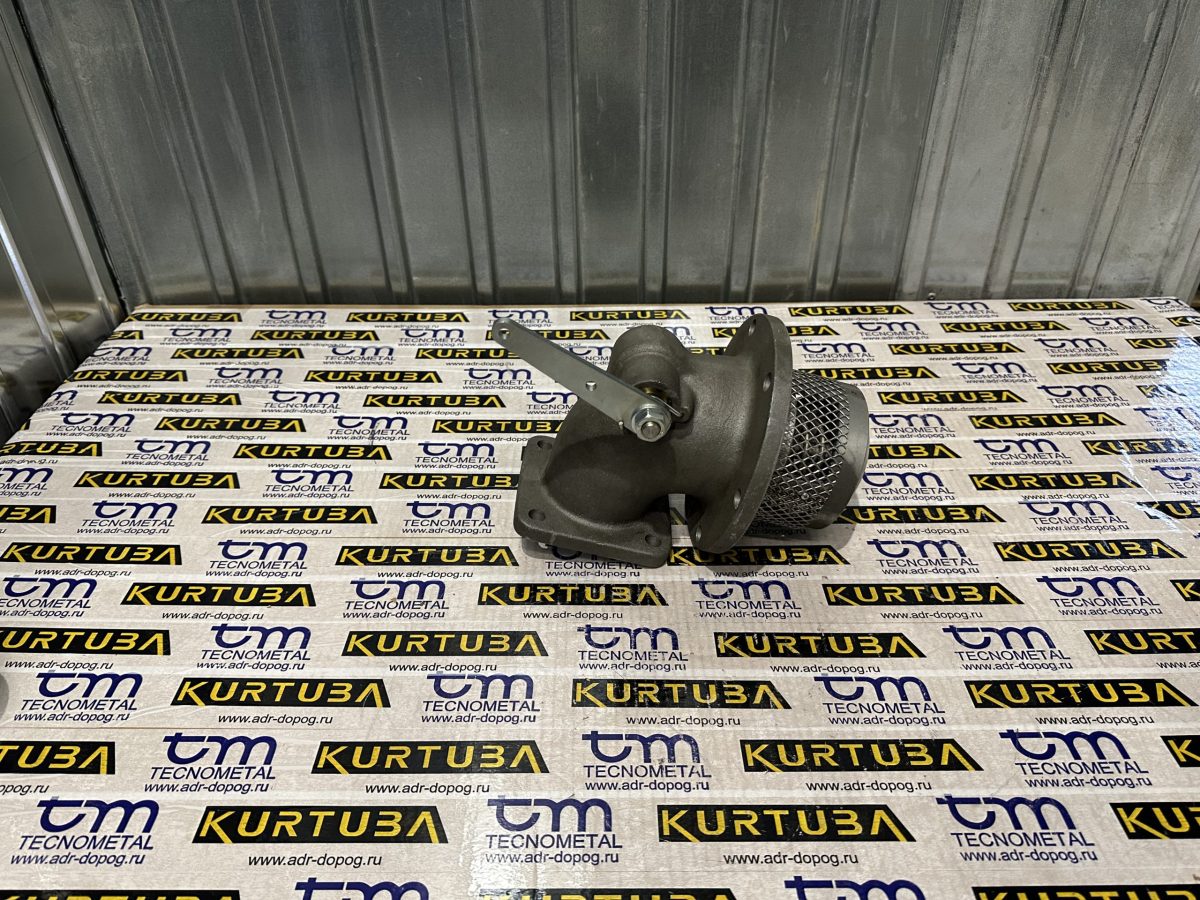

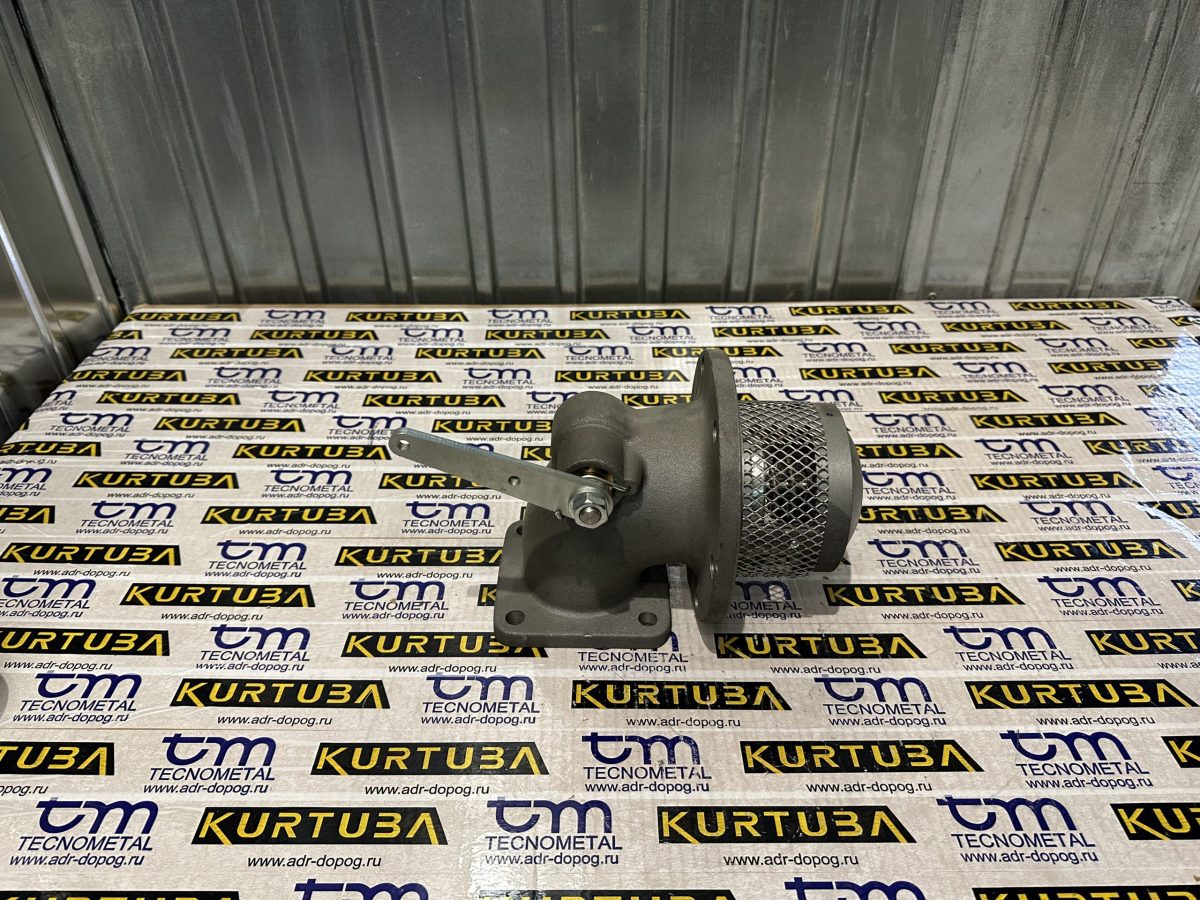

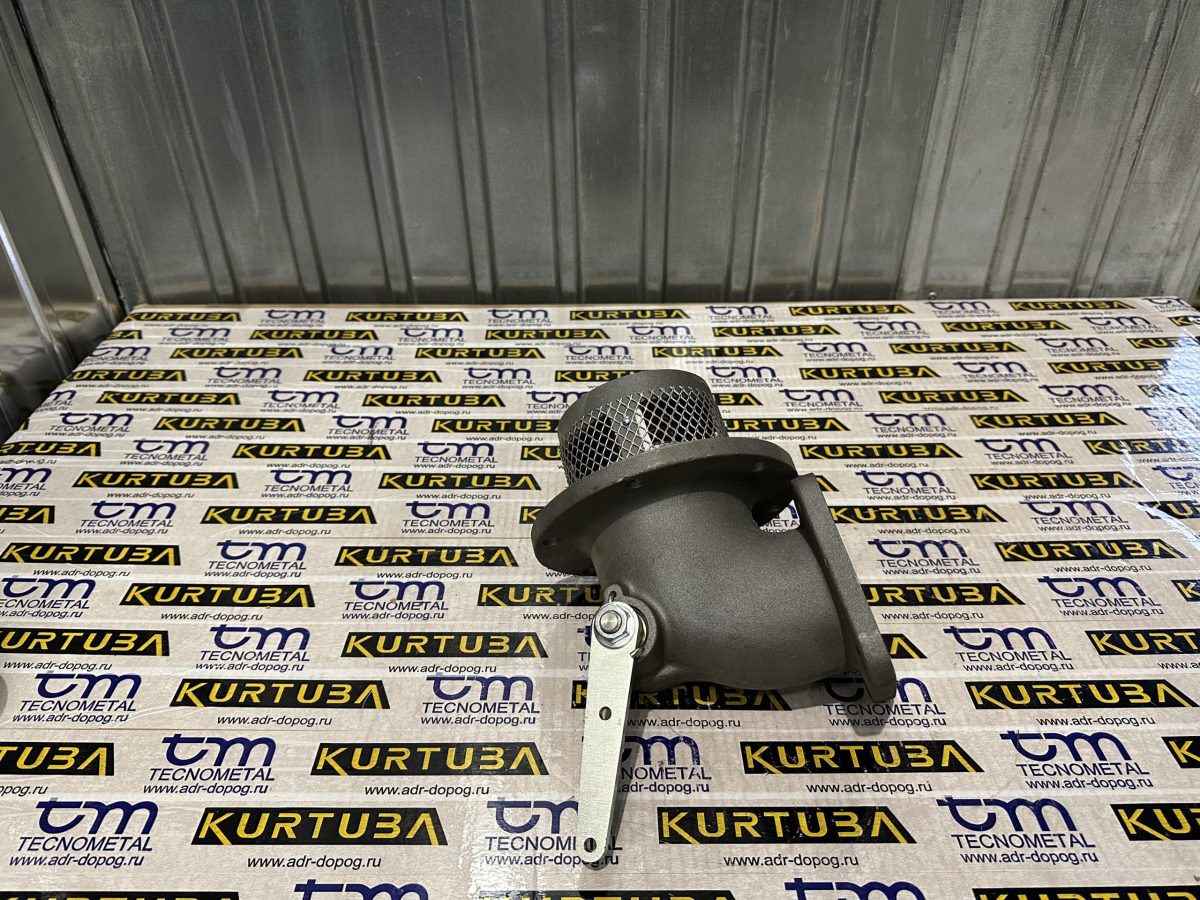

20.00.01/F донный клапан с механическим приводом 3” расположен в нижней части каждого отсека цистерны, при движении или на стоянке он запирает топливо в отсеке. Для слива топлива из отсека он открывается, и топливо по трубопроводам сливается из отсека. Особенностью этой модели является механический способ открытия — оператор нажимает на рычаг и с помощью тросика и рычагов открывает донный клапан. Это самый дешёвый и надёжный привод, ему не требуется воздушная система; недостатком этого привода является отсутствие аварийной кнопки и блокировок, например, невозможность слива при отключённом стояночном тормозе (цистерна может самопроизвольно покатиться). При наполнении отсека нижним наливом, тарелочка донного клапана открывается давлением топлива и происходит наполнение отсека.

Донные клапаны изготавливаются:

• корпус, поршень — из алюминиевого сплава;
• штоки и защитная сетка — из стали;
• уплотнения — из бензостойкой резины.

Конструктивно модель отличается:

• диаметр — 3”;

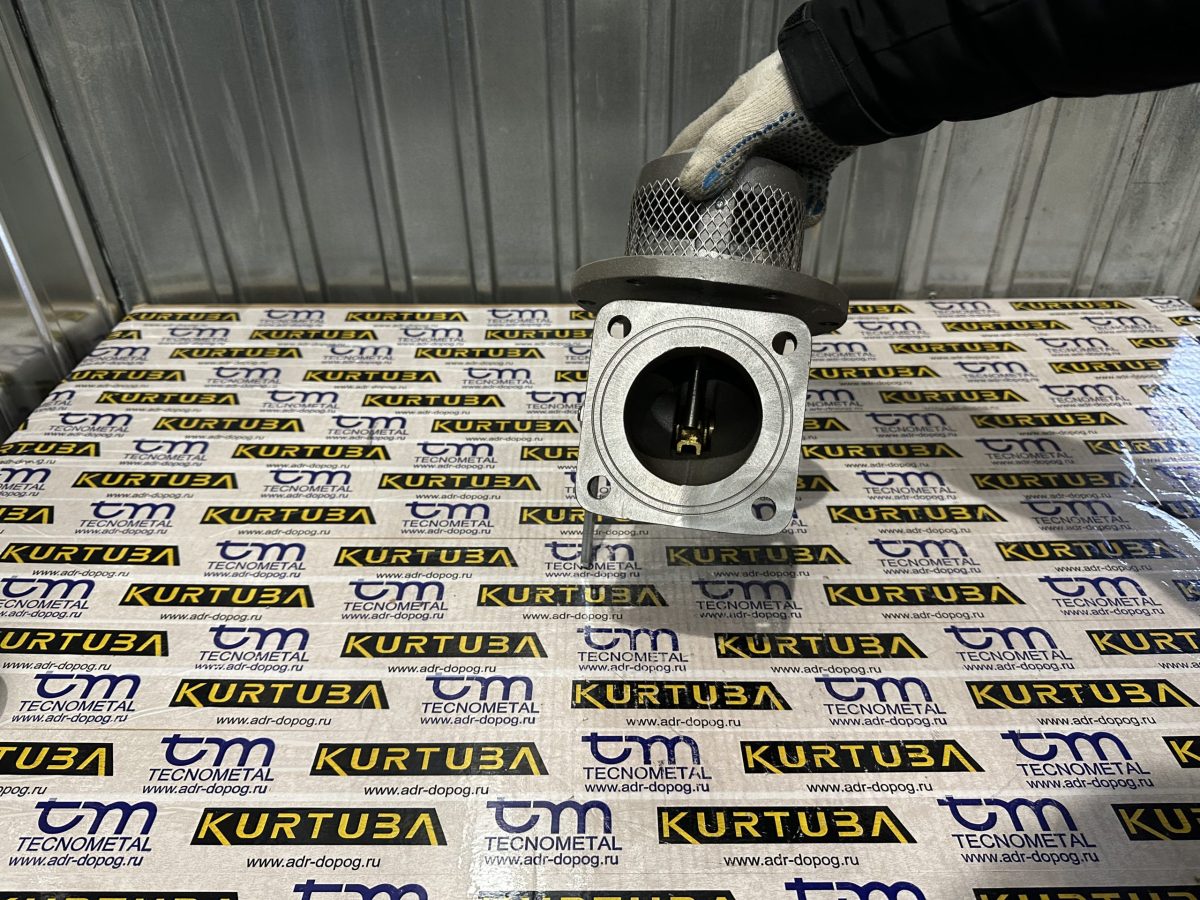

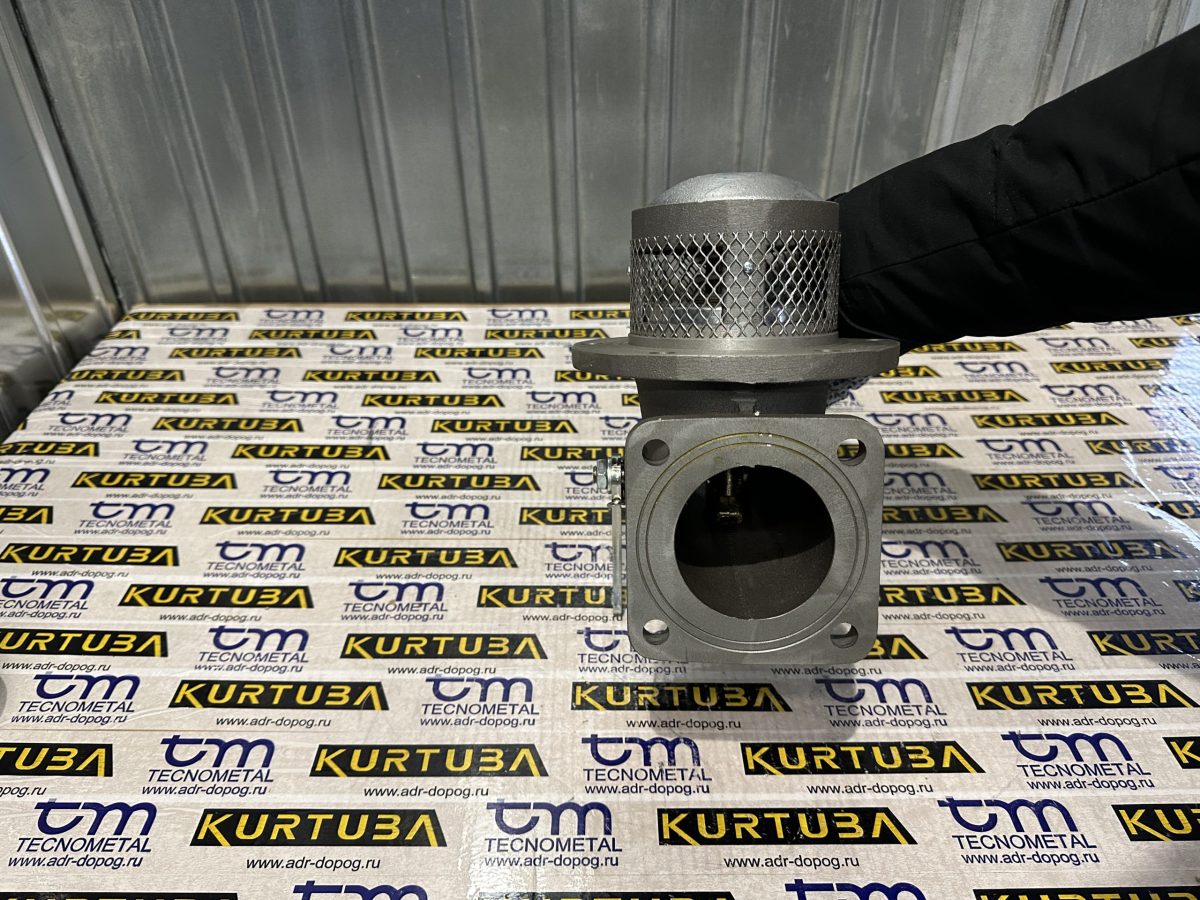

• присоединительный фланец — квадратный.

Как и остальные донные клапаны, он имеет «ослабленное» место на выступающей части, — при аварии внешняя часть клапана отламывается по этому месту, а внутренняя продолжает удерживать топливо в отсеке.
