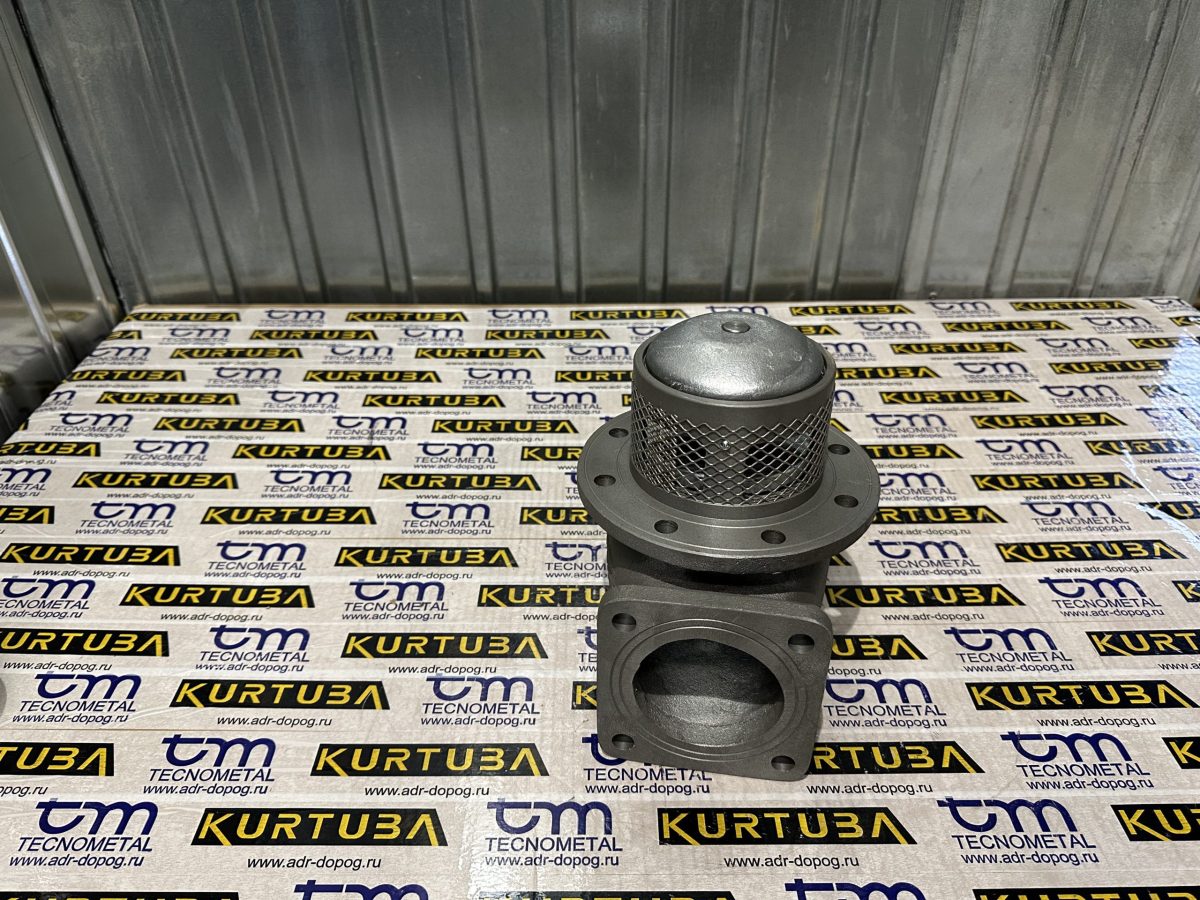

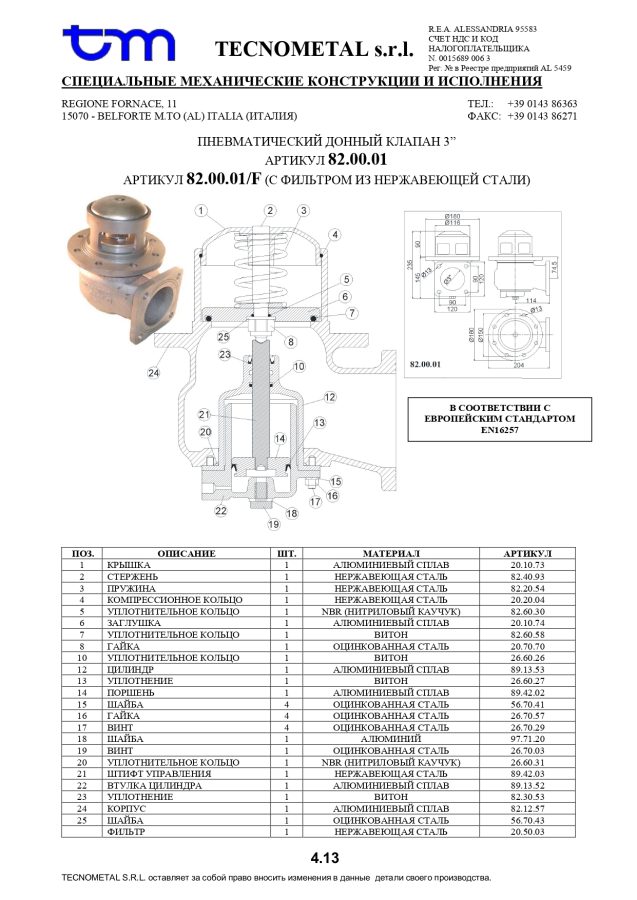

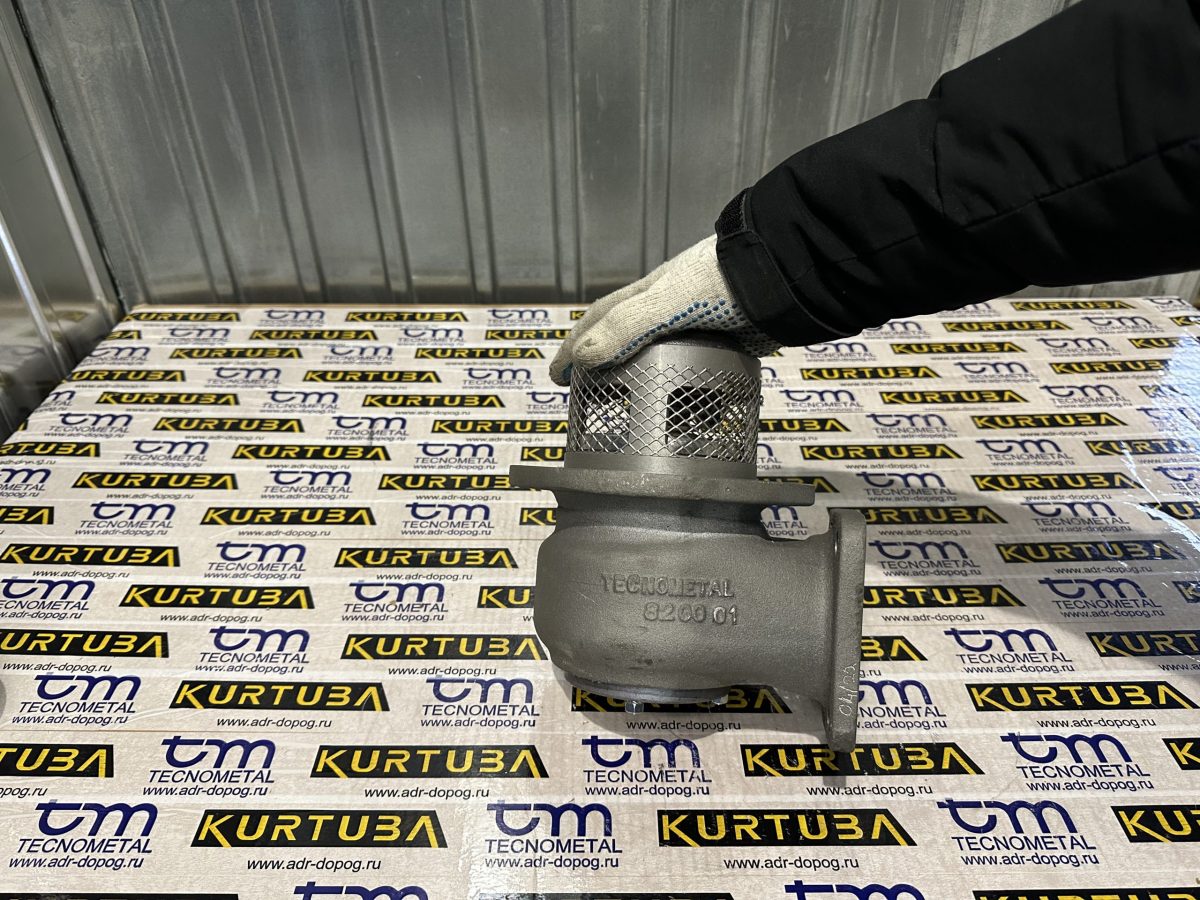

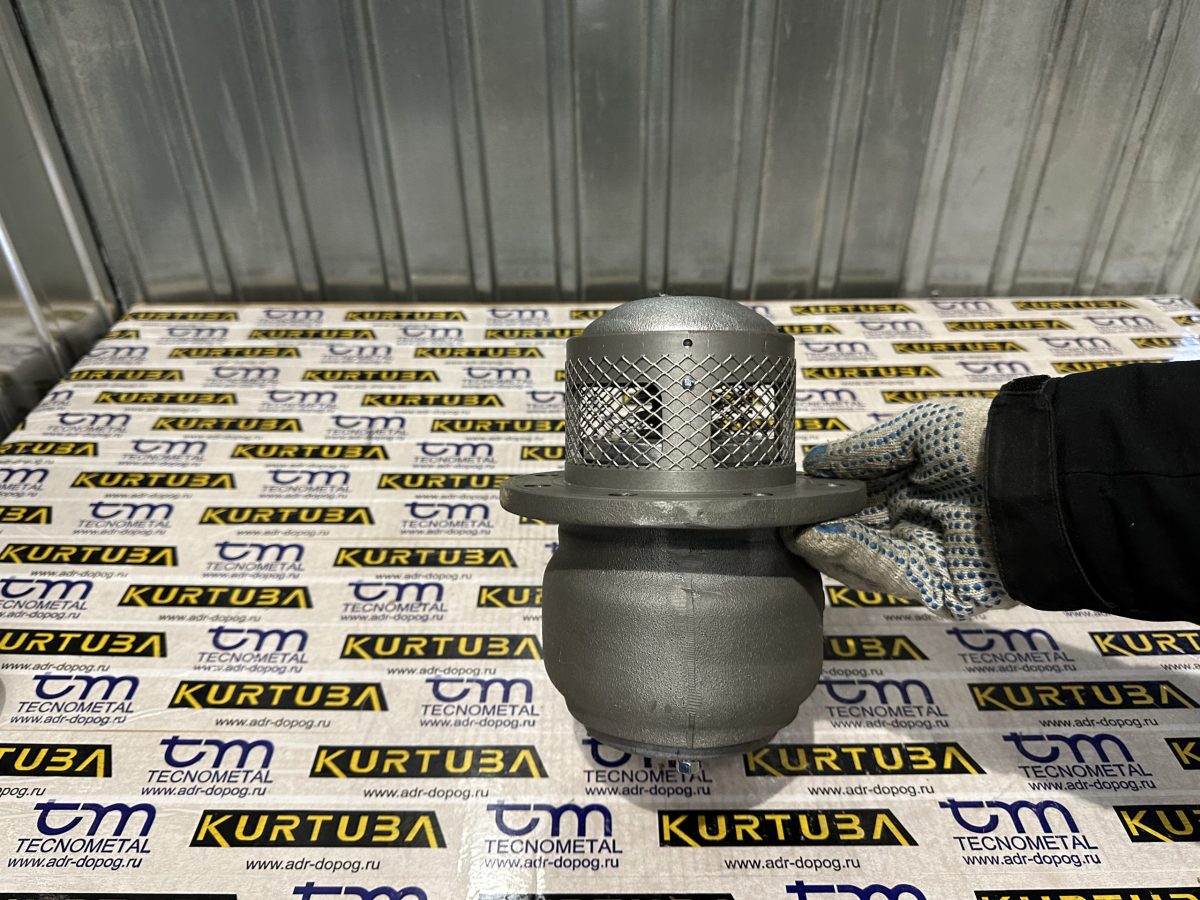

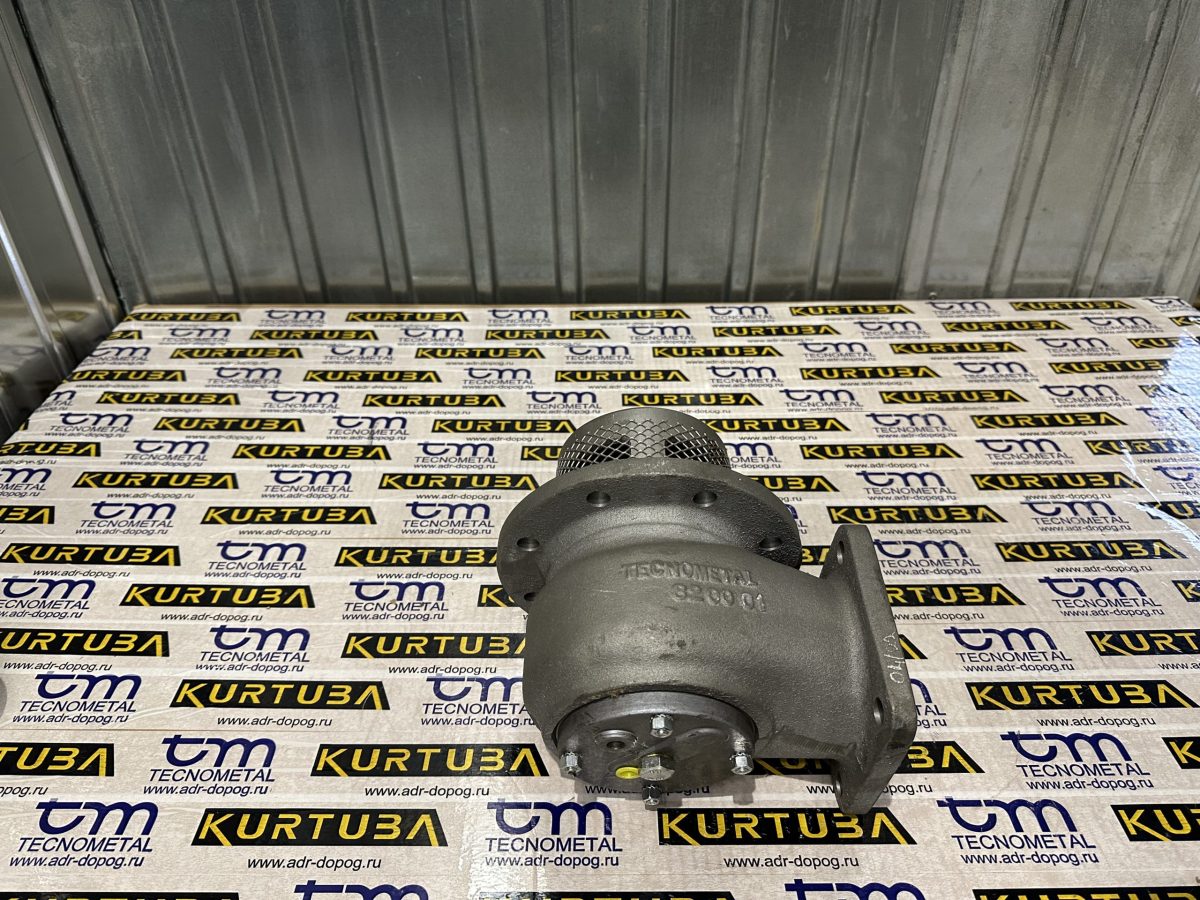

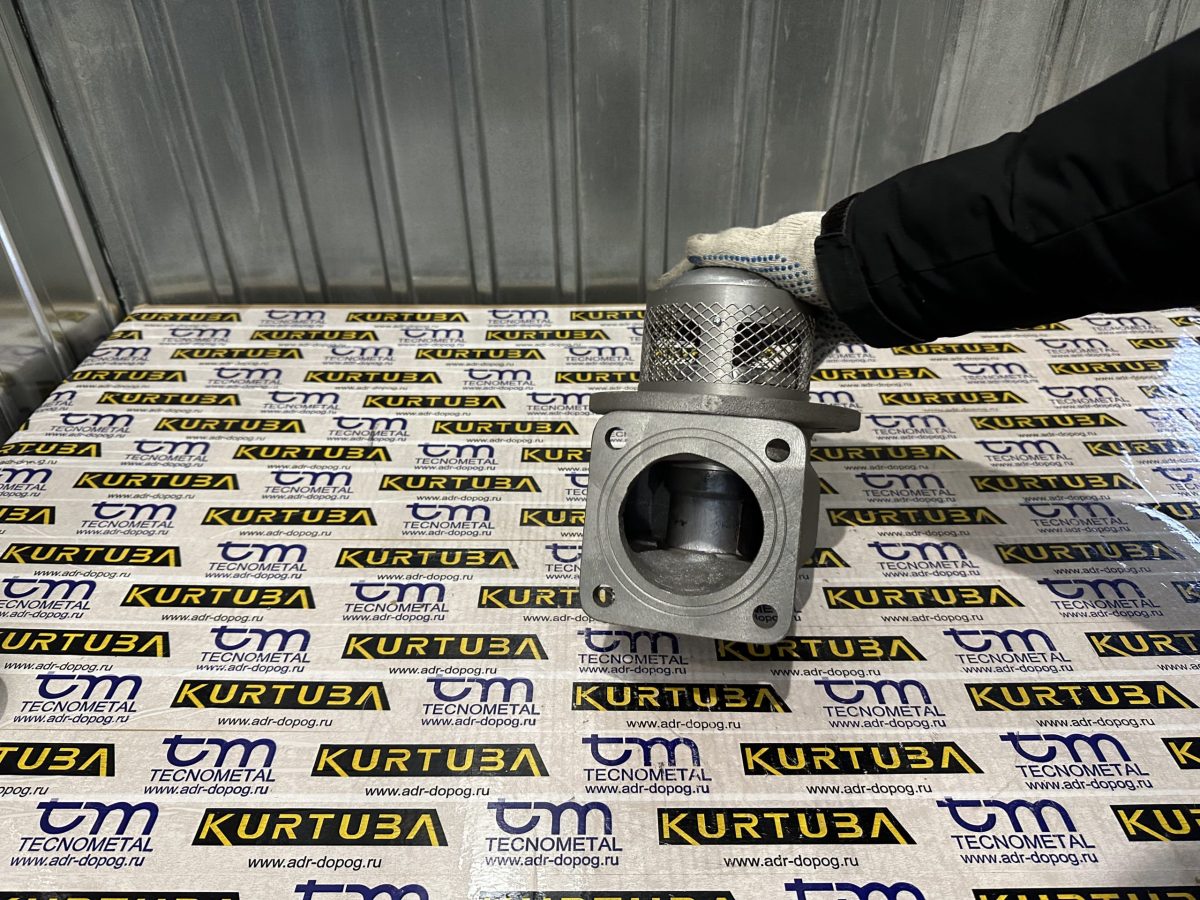

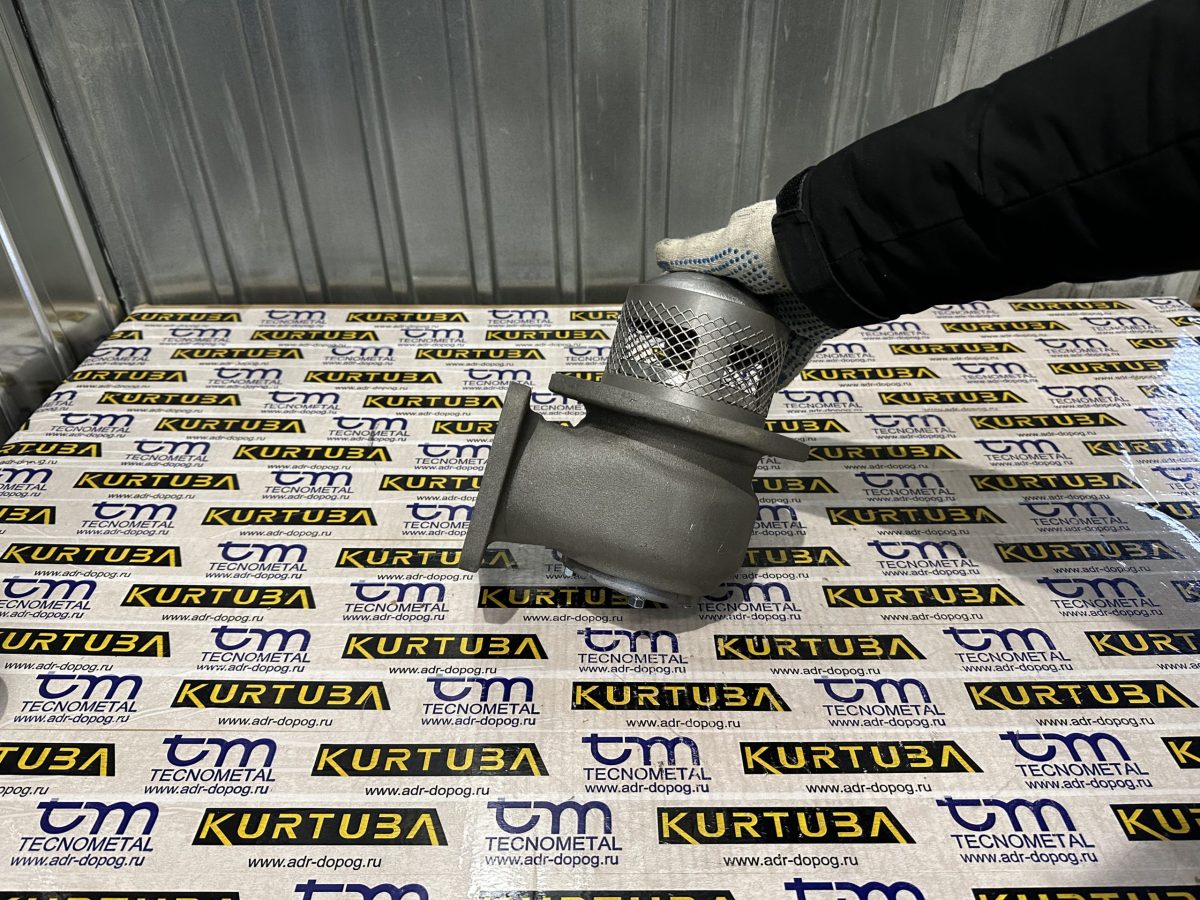

Пневматический донный клапан 3" с фильтром из нерж. стали, артикул: 82.00.01/F

---

Аналоги: 90.53.00 Соответствие: соответствует европейскому стандарту EN 16257 82.00.01/F донный клапан 3” с пневматическим приводом предназначен для установки в нижней части каждого отсека с целью запирания топлива во время стоянки или движения, и слива по команде оператора. Открытие донного клапана при сливе происходит путём подачи сжатого воздуха под поршень. Воздух осушается, редуцируется до давления 6…7 бар, в него добавляется смазка, и он подаётся в донные клапаны через пневмокран водителем; поршень поднимается наверх и открывает тарельчатый клапан, выпуская топливо в трубопровод. При нижнем наливе тарельчатый клапан открывать не надо, так как он открывается давлением топлива, подающегося насосом терминала. При отказе пневмосистемы тягача, клапан может быть открыт с помощью болта длиной 50 мм, который надо ввернуть вместо заглушки внизу пневмоцилиндра. Донный клапан изготавливается из различных материалов: корпус, тарельчатый клапан и др. - литьем из алюминиевых сплавов с последующей механической обработкой; стержень фильтр, стопорные кольца и т.п. из стали, уплотнительные кольца - из бензостойкой резины, алюминия и меди. Со стороны отсека входное отверстие клапана закрыто сеткой из нержавеющей стали, которая предотвращает попадание в донный клапан и трубопровод посторонних предметов, таких как пломбы, авторучки и т.п.
