Пневматический донный клапан 4" с фильтром, артикул: 89.00.08/F
Артикул:89.00.08/F
В наличии
35 100
| Бренд | Tecnometal |
|---|---|
| Страна производства | Италия |
| Страна происхождения | Италия |
89.00.08 Пневматический донный клапан. EN 13308, ADR сертификат BUREAU VERITAS G7069/19/RP
№ BV 7266965 Маркировка в соответствии с ДОПОГ, гарантия 24 месяца.
Предназначен для цистерн для перевозки жидких опасных грузов автомобильным транспортом
Класса 3 Европейского соглашения о международной дорожной перевозке опасных грузов с
давлением пара не более 110 кПа при 50°C.
Аналоги: EURO-100-3, BO-100 (DN100), N14-100 (N14/3), 90.51.10, 692.00.00.00-01

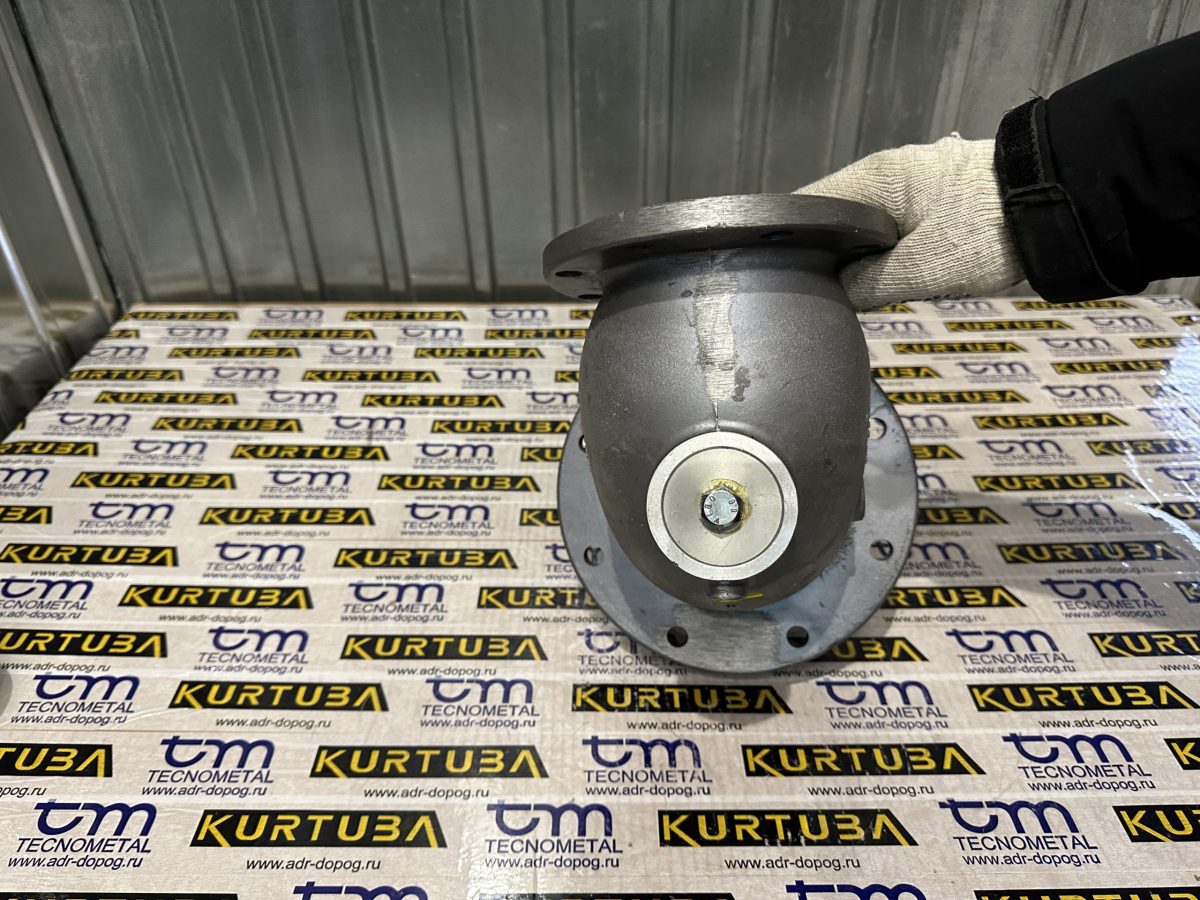

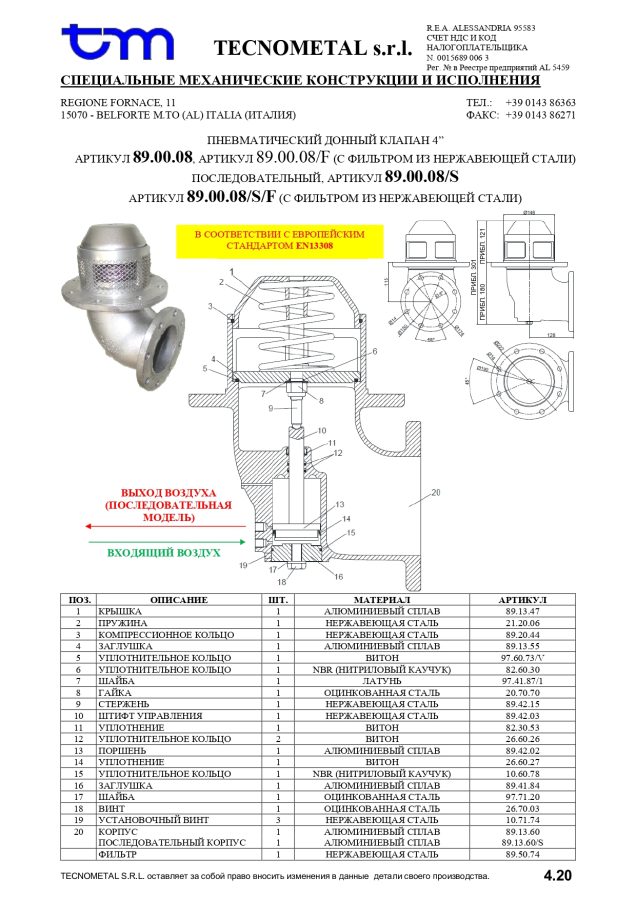

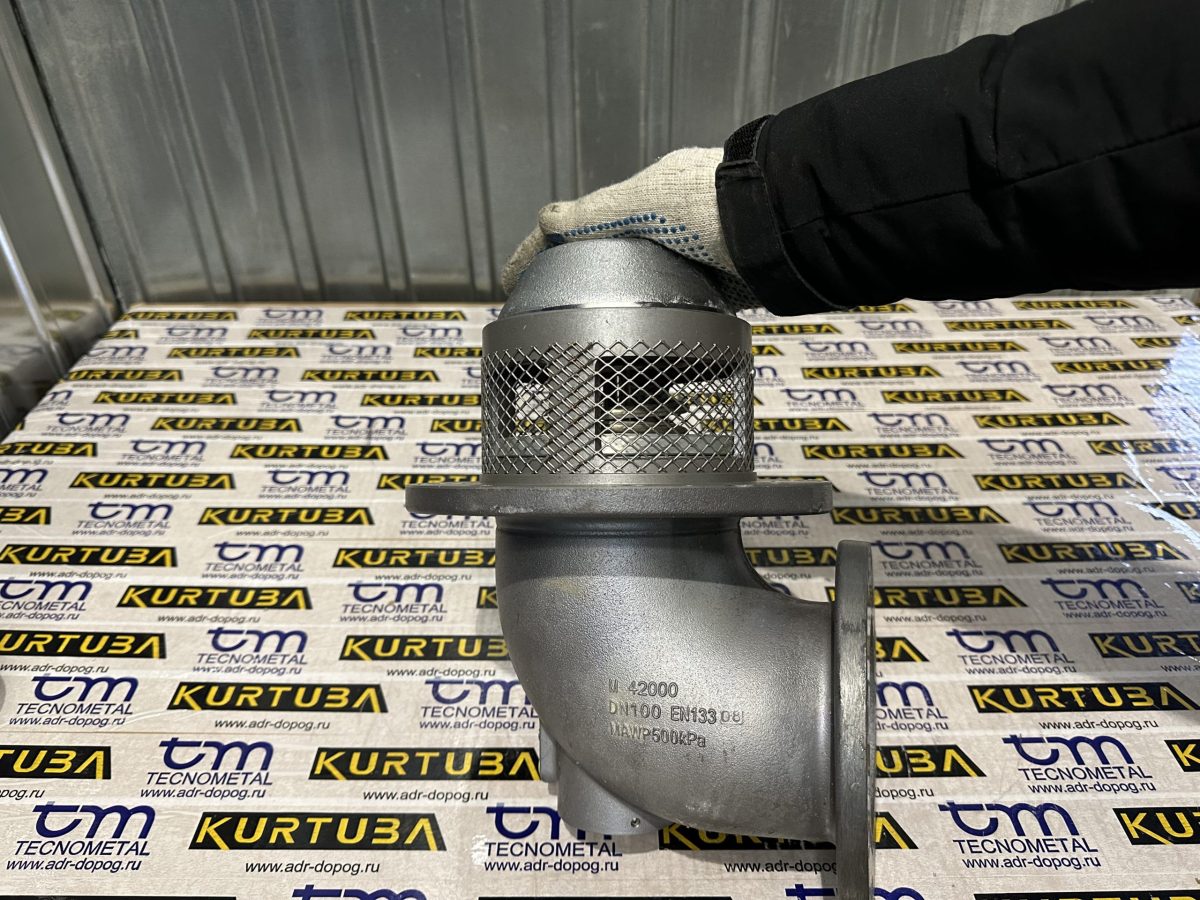

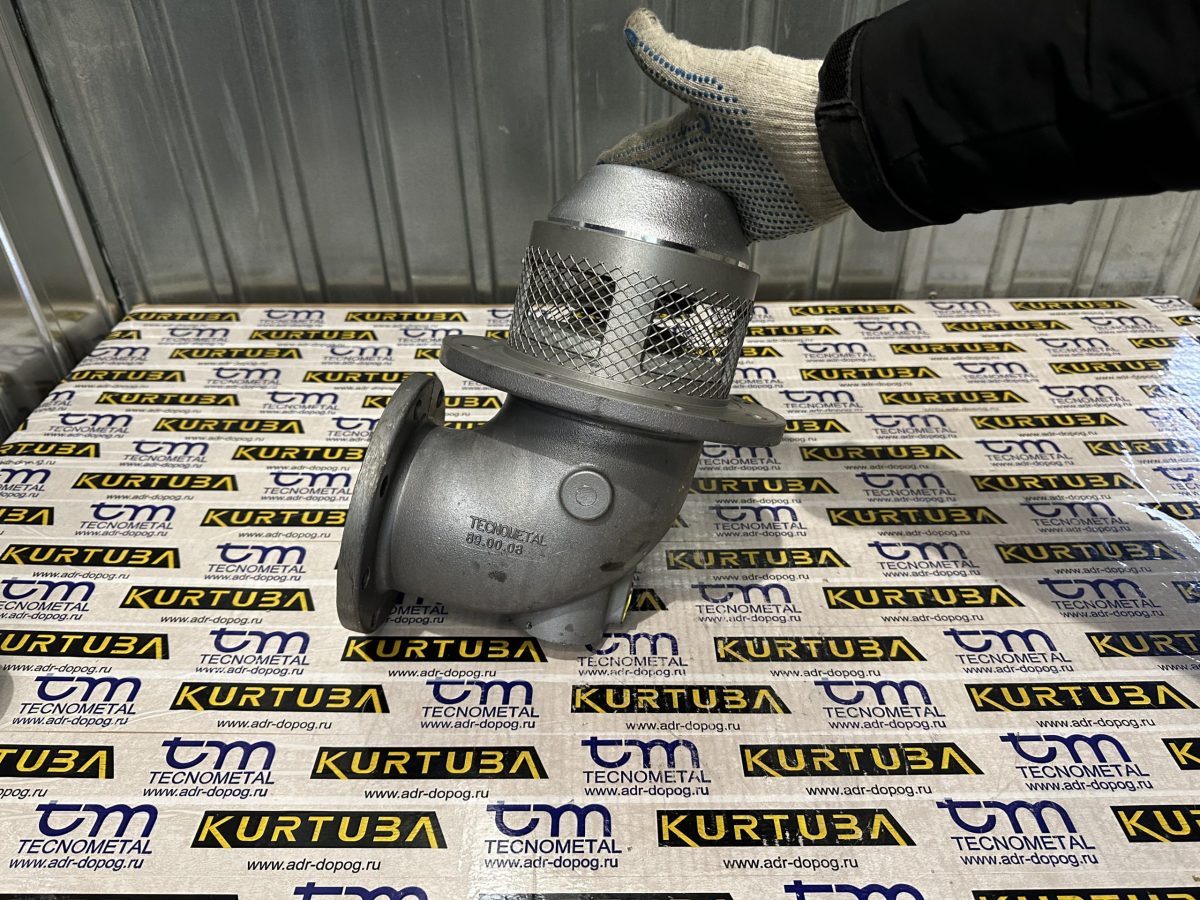

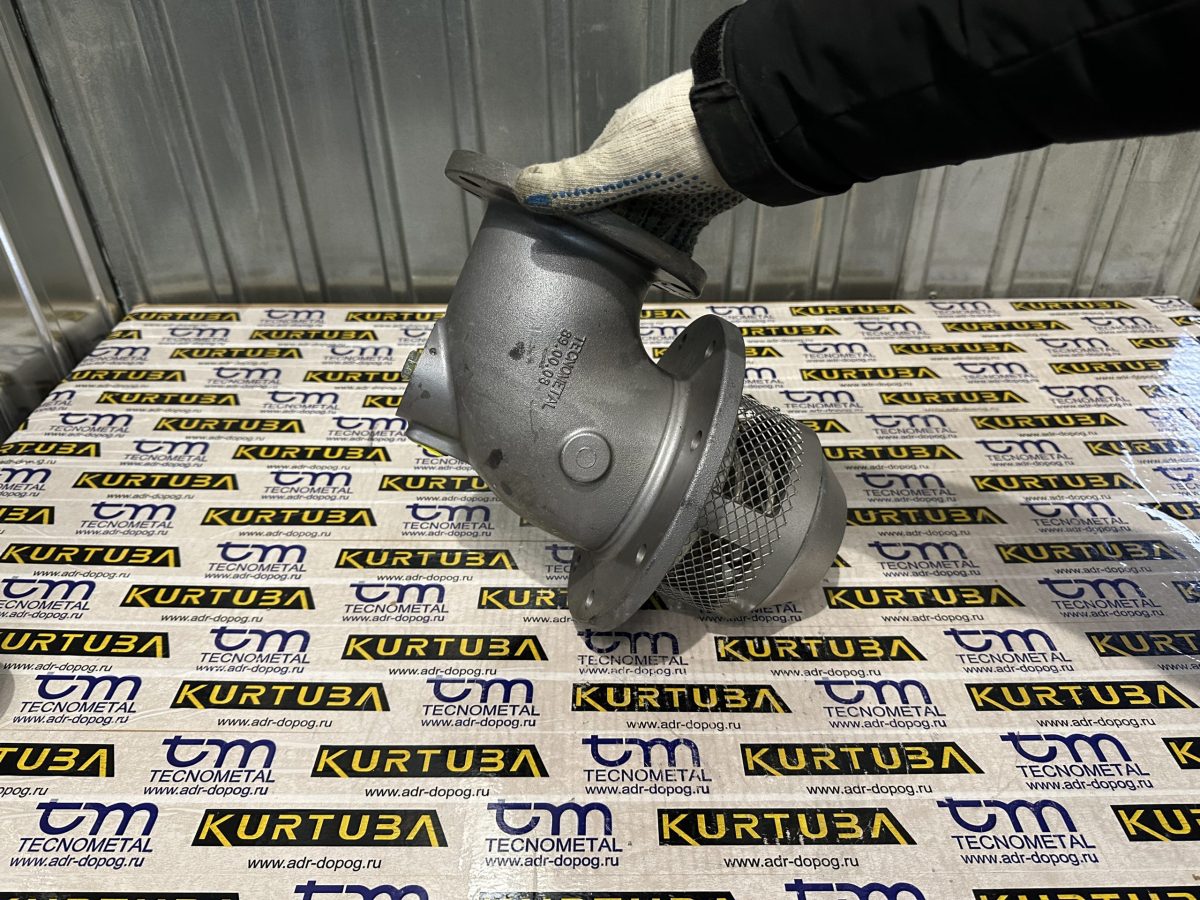

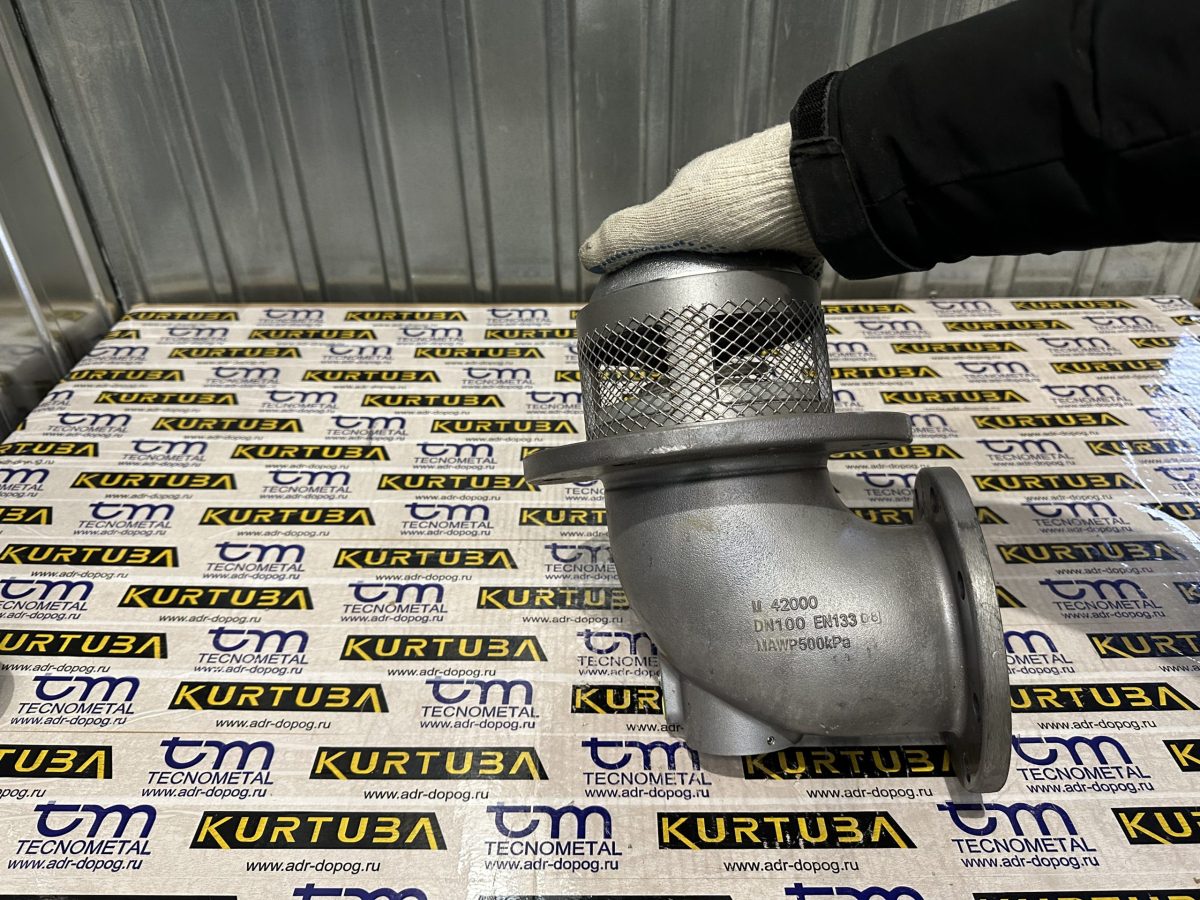

89.00.08/F донный клапан 4” с круглым фланцем, пневматическим открытием, монтируется в каждом отсеке цистерны снизу. При подаче на клапан сжатого воздуха давлением 6…7 бар, поршень движется вверх, толкает шток и открывает клапан слив топлива. Особенностью клапана является круглый присоединительный фланец. Вокруг клапана внутри отсека цистерны установлена сетка, которая не дает попасть в донный клапан и трубопровод предметам, случайно попавшим в отсек (пломбы, авторучки и т.п.).
Материал клапана: алюминиевый сплав, сталь, бензостойкая резина и медь. На корпусе имеется специальная проточка, по которой корпус клапана ломается при аварии цистерны, при этом верхняя часть клапана обеспечивает герметичность отсека.

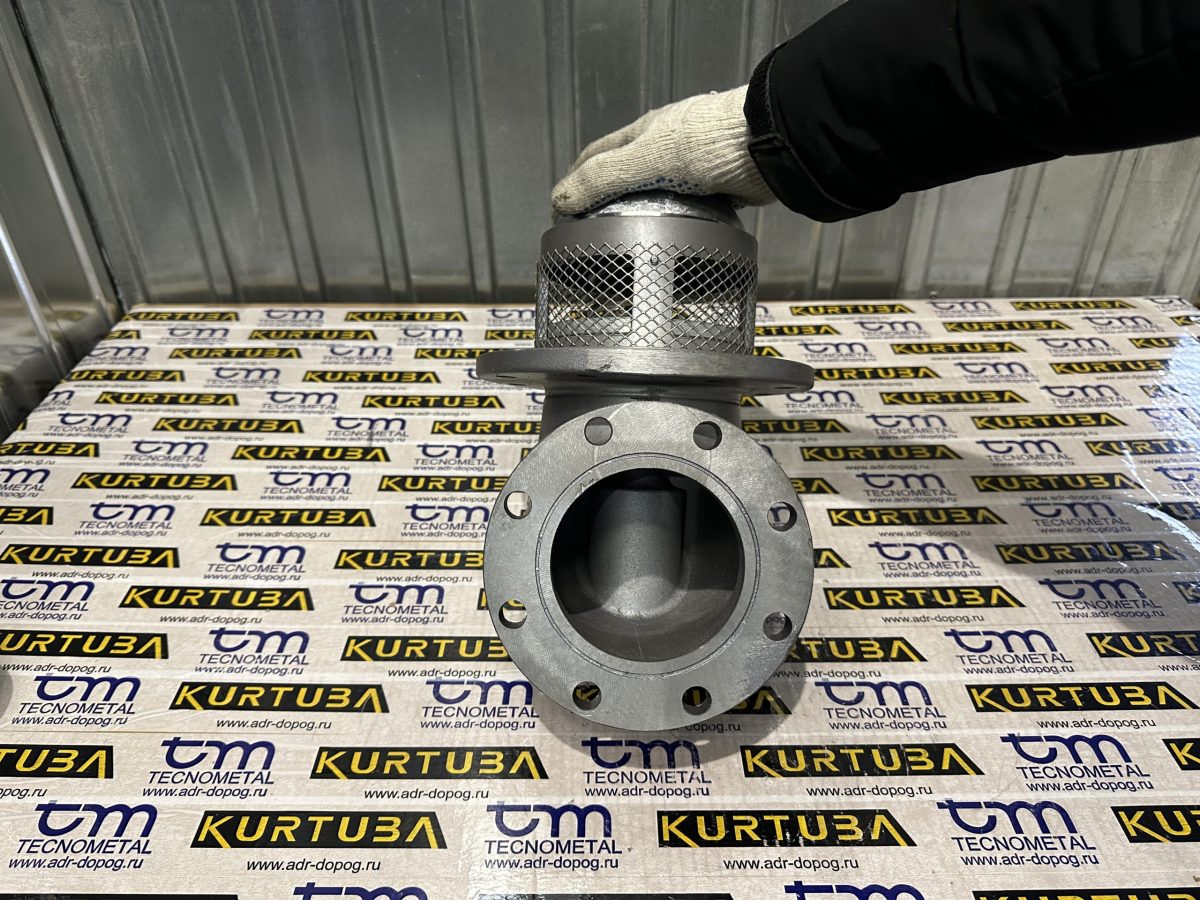

Соединение со сливным трубопроводом обеспечивает круглый фланец, к которому через резиновое уплотнение присоединяется ответный фланец, приваренный к концу трубопровода.

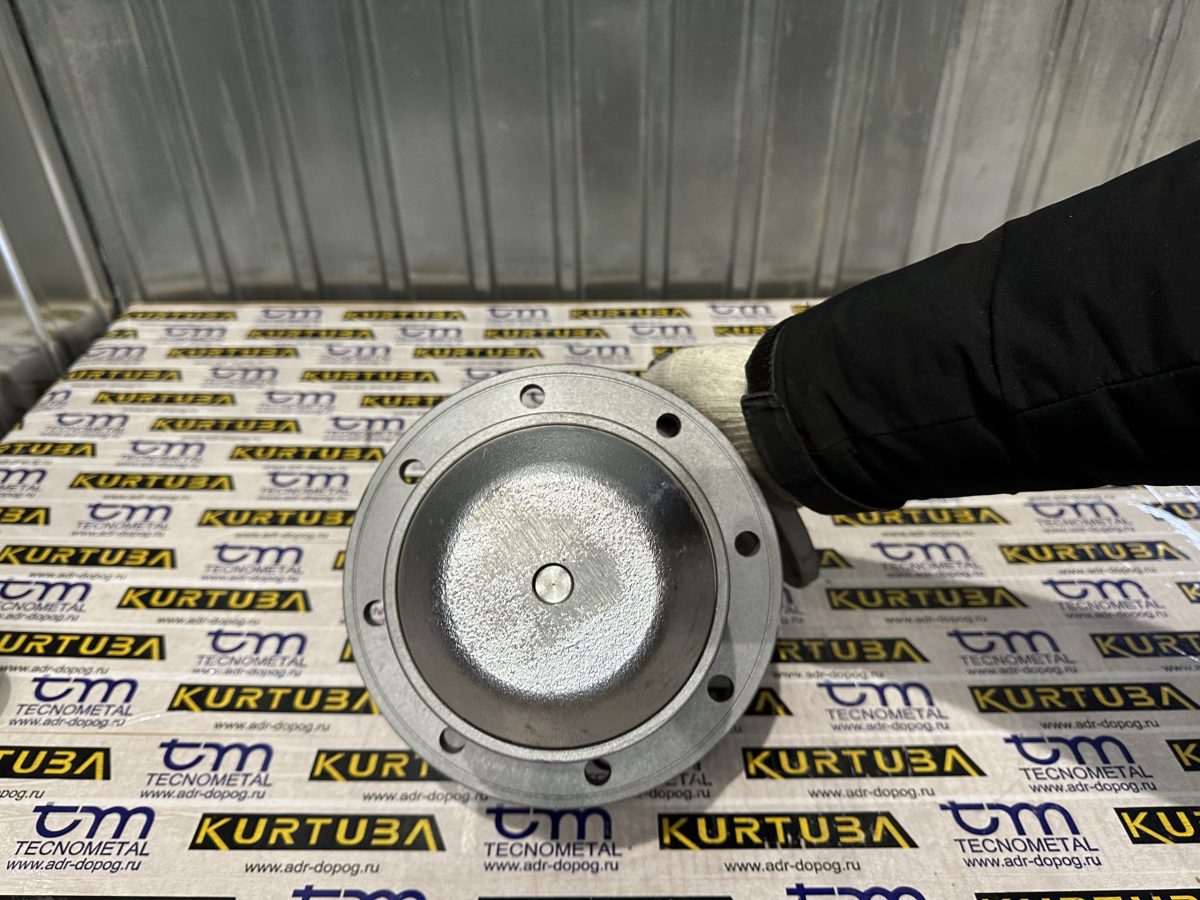

При отсутствии давления воздуха в системе тягача, донные клапаны могут быть открыты болтами длиной 50 мм, которые надо ввернуть вместо заглушек внизу пневматического поршня (при этом надо сохранить алюминиевую прокладку и заглушку, чтобы затем поставить их на место и обеспечить герметичность пневмоцилиндра).
