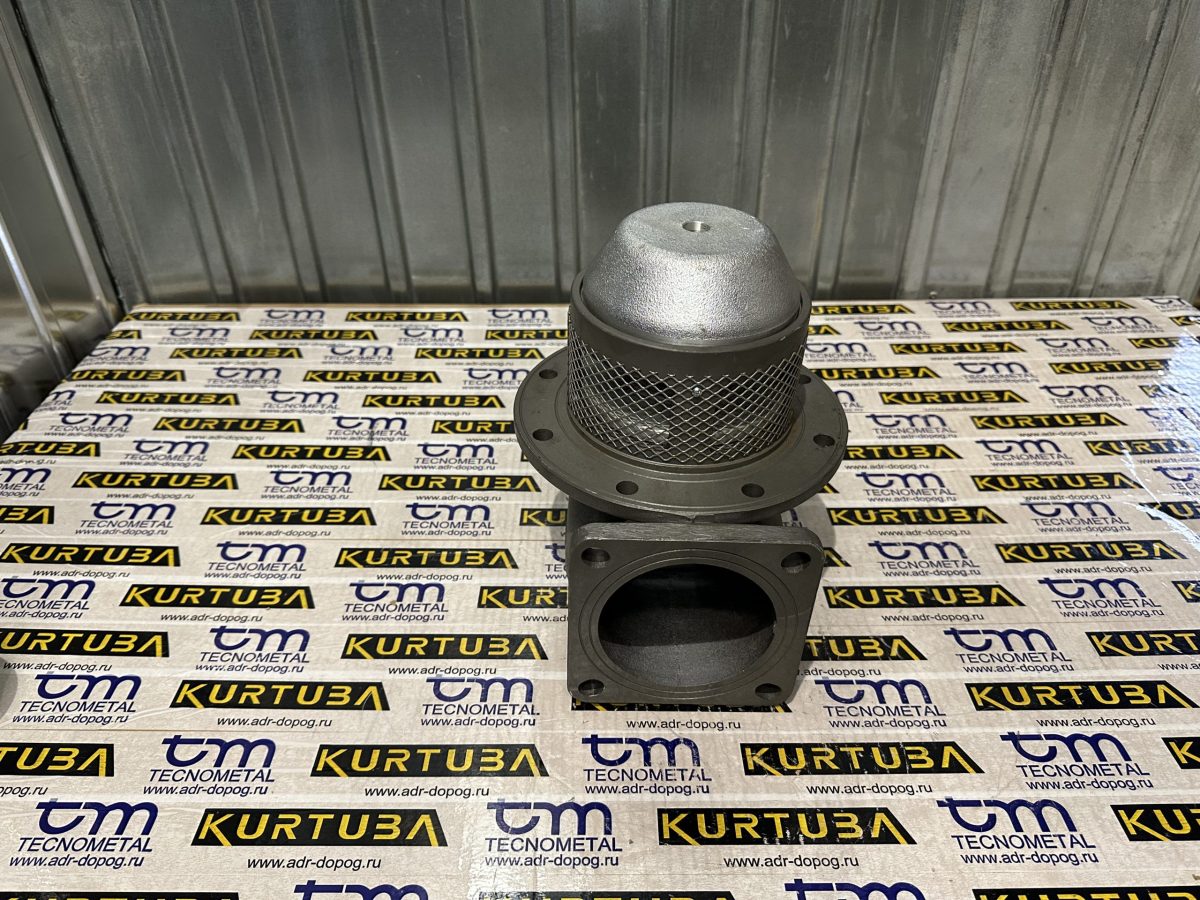

Пневматический донный клапан 4" с фильтром из нерж. стали, артикул: 89.00.05/F/E

Артикул:

89.00.05/F/E

В наличии

21 542

Купить в один клик
Бренд

Tecnometal

Страна производства

Италия

Страна происхождения

Италия

Описание



Соответствие: соответствует европейскому стандарту EN13308
Аналоги: EURO-100-1, BO100-F2, N14-100V, VF9402, 90.41.70, 692.00.00.00-11

ОписаниеКол-воМатериалАртикул
1Корпус1Алюминиевый сплав89.13.54/190/cobo
2Крышка1Алюминиевый сплав89.13.47
3Втулка цилиндра1Алюминиевый сплав89.13.52
4Цилиндр1Алюминиевый сплав89.13.53
5Прокладка1Витон82.30.53
6Уплотнительное кольцо1Витон26.60.26
7Контрольный стержень1Нержавеющая сталь89.42.03
8Поршень1Алюминиевый сплав89.42.02
9Прокладка1Витон26.60.27
10Уплотнительное кольцо1Бензостойкая резина26.60.31
11Шайба1Алюминий97.71.20
12Болт1Оцинкованная сталь26.70.03
13Шайба4Оцинкованная сталь56.70.41
14Гайка4Оцинкованная сталь26.70.57
15Болт4 Оцинкованная сталь26.70.29
16Гайка1Оцинкованная сталь20.70.70
17Шайба1Бронза97.41.87/1
18Уплотнительное кольцо1Витон97.60.73/v
19Заглушка1Алюминиевый сплав89.13.55
20Пружина1Нержавеющая сталь21.20.06
21Стержень1Нержавеющая сталь89.42.05
22Компрессионное кольцо1Нержавеющая сталь89.20.44
23Уплотнительное кольцо1Бензостойкая резина82.60.30
24Фильтр1Нержавеющая сталь89.50.74


89.00.05/F/E донный клапан 4”, пневматический, с фильтром из нержавеющей стали является запорной арматурой цистерны, перевозящий экологически- и пожароопасный груз, размещается в нижних точках отсеков, чтобы обеспечить полный слив топлива.

Клапан состоит из корпуса (литой алюминиевый сплав), тарельчатого клапана (алюминиевый сплав) с возвратной пружиной, сетки (сталь), и пневматического поршня (алюминиевый сплав), который через шток (сталь), открывает слив топлива по команде оператора (подаёт давление на поршень).

С трубопроводом донный клапан соединяется с помощью квадратного фланцевого соединения с резиновой прокладкой. Для обеспечения герметичности фланцевого соединения, болты на нём должны быть затянуты равномерно.
